Jak zarobić wtyk RJ45 na skrętce do kamery (T568B) i czy można łączyć przewód

Jak zarobić RJ45 na skrętce do kamery, tak żeby obraz nie znikał po tygodniu, a PoE dawało stabilne zasilanie? Wystarczą trzy narzędzia, kolejność żył T568B i dziesięć minut cierpliwości przy pierwszym wtyku. W tym poradniku przechodzimy przez cały proces: od zdjęcia izolacji, przez ułożenie żył i zaciśnięcie, po test przewodu. Na końcu wyjaśniamy, czy można łączyć skrętkę, gdy kabel okazał się za krótki, i w których sytuacjach takie łączenie psuje zasilanie PoE.

Zanim zaczniesz, przygotuj odpowiedni przewód. Do kamer IP stosuje się skrętkę z litym miedzianym drutem, którą znajdziesz w kategorii skrętka. Jeśli nie wiesz jeszcze, jaką kategorię kabla wybrać na zewnątrz i jak go poprowadzić, przeczytaj najpierw nasz poradnik o tym, jaka skrętka do kamer IP na zewnątrz sprawdzi się najlepiej.

Narzędzia: zaciskarka, ściągacz i tester

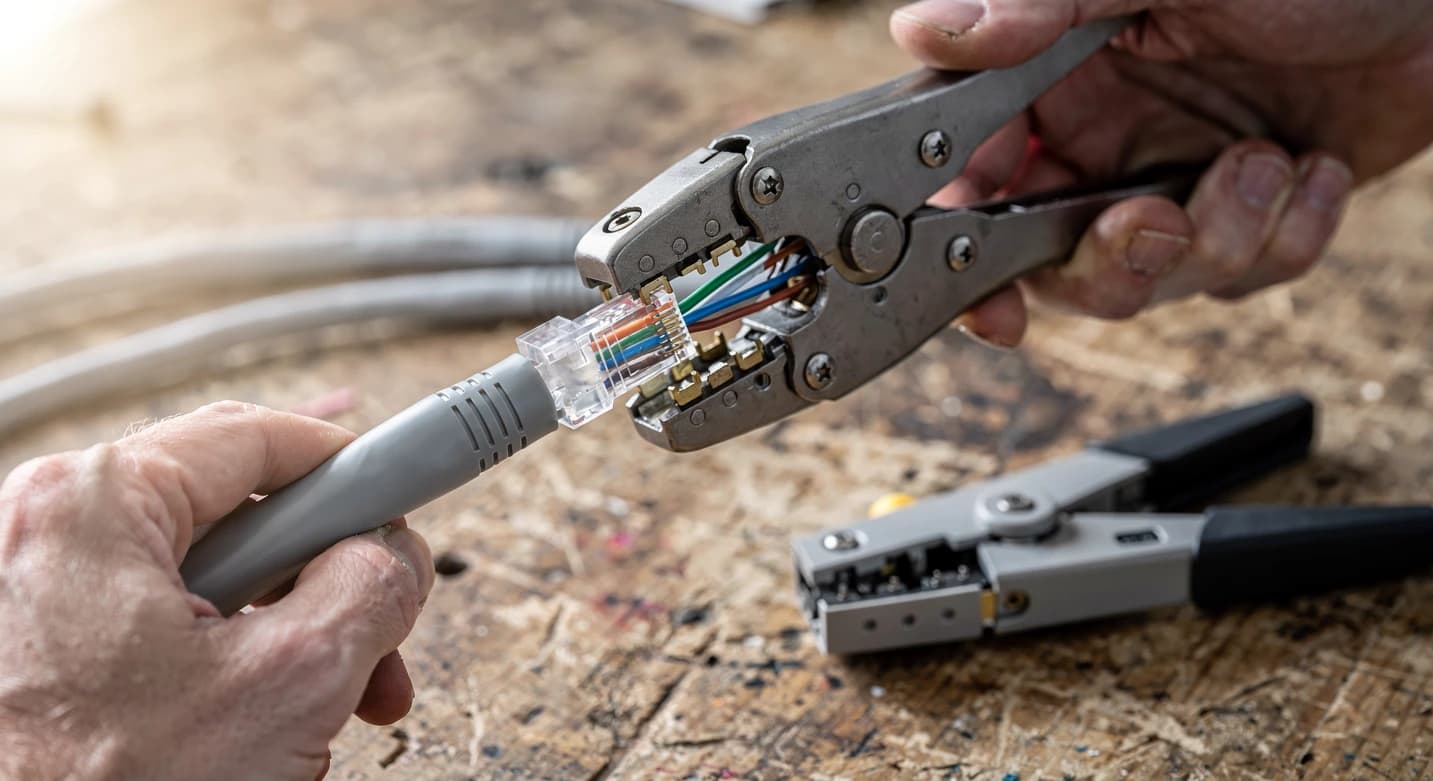

Wtyk RJ45 da się zarobić prowizorycznie śrubokrętem, ale takie połączenie to proszenie się o kłopoty. Styki muszą wejść w każdą żyłę równo i na tę samą głębokość, a robi to tylko zaciskarka z matrycą 8P8C. Pełny zestaw wygląda tak:

Zaciskarki znajdziesz w kategorii zaciskarki, a narzędzia do zdejmowania płaszcza w kategorii ściągacze izolacji.

T568B krok po kroku

W Polsce instalatorzy niemal zawsze stosują standard T568B. Ważniejsze od samego wyboru standardu jest jednak to, żeby oba końce kabla zarobić tak samo. Kabel prosty (T568B po obu stronach) to dokładnie to, czego potrzebuje kamera, rejestrator i switch.

Kolejność żył T568B

Trzymaj wtyk zatrzaskiem do dołu, stykami do góry i do siebie. Pin 1 jest wtedy po lewej stronie.

Zwróć uwagę na piny 4, 5, 7 i 8. Przy transmisji 100 Mb/s nie przenoszą danych, ale wiele switchy i rejestratorów podaje nimi zasilanie PoE (tryb B), a pasywne zasilacze PoE korzystają właśnie z nich. Dlatego kamera z błędem na tych żyłach potrafi działać z jednym switchem, a z innym w ogóle się nie uruchomić.

Zarabianie wtyku w 7 krokach

1. Załóż osłonkę. Nasuń gumową osłonkę na kabel, zanim zaczniesz. To najczęściej zapominany krok, a po zaciśnięciu nie da się już jej założyć.
2. Zdejmij płaszcz. Ściągaczem usuń od 25 do 30 mm płaszcza. Nie nacinaj za głęboko: draśnięta izolacja żyły pęknie przy pierwszym zgięciu.
3. Rozkręć pary. Rozplataj pary tylko na odcinku, który wejdzie do wtyku. Odetnij nitkę zrywającą i separator krzyżowy (w kablu kat. 6) przy samym płaszczu.
4. Ułóż żyły. Wyprostuj je palcami i ułóż w kolejności T568B, płasko, jedna przy drugiej.
5. Przytnij na równo. Obetnij żyły prostopadle, zostawiając od 12 do 14 mm od płaszcza. Za długie żyły to najczęstsza przyczyna wyrwanego wtyku.
6. Wsuń do końca. Wsuwaj żyły do wtyku, aż każda oprze się o czoło. Patrząc od góry, musisz widzieć miedź w ośmiu kanałach, a płaszcz kabla musi wejść pod klin odgiętki.
7. Zaciśnij. Włóż wtyk do gniazda zaciskarki i ściśnij do oporu, aż zapadka puści. Potem nasuń osłonkę na wtyk.

Błędy, które psują połączenie

• Płaszcz kończy się przed klinem: wtyk trzyma się wtedy na samych żyłach i po kilku tygodniach drgań kabla jedna z nich traci kontakt.
• Rozplecione pary na długości kilku centymetrów: rośnie przesłuch i przy dłuższym odcinku łącze spada do 10 Mb/s albo zrywa się co jakiś czas.
• Wtyk do linki na kablu z drutem: styki nie przebijają litej żyły prawidłowo i połączenie jest niepewne.
• Zamiana par 2 i 3 (zielona z pomarańczową na jednym końcu): powstaje kabel krosowany, a przy zamianie tylko jednej żyły kabel w ogóle nie działa.

Jeśli kamera po montażu znika z podglądu bez wyraźnego powodu, w wielu przypadkach winny jest właśnie wtyk. Więcej przyczyn opisujemy w artykule o losowych przerwach obrazu z jednej kamery.

Wtyki przelotowe czy klasyczne, CAT6 czy 5e

Wtyk klasyczny ma zamknięte czoło: żyły przycinasz przed wsunięciem i trafiasz nimi w kanały. Wtyk przelotowy (pass through) ma otwarte czoło, więc żyły przechodzą na wylot i widzisz, czy kolejność jest dobra, zanim zaciśniesz. Nadmiar obcina zaciskarka z nożem albo cęgi.

Kategoria wtyku musi pasować do kabla. Żyły skrętki kat. 6 są grubsze niż w kat. 5e i nie zmieszczą się w ciasnych kanałach wtyku 5e, a wtyk kat. 6 często ma wkładkę porządkującą żyły. Do kamer z rozdzielczością do 8 Mpx kat. 5e w zupełności wystarcza, bo kamera wysyła strumień rzędu kilku do kilkunastu Mb/s. Kat. 6 ma sens przy długich odcinkach z PoE, bo grubsza żyła oznacza mniejsze straty napięcia.

Test: jak sprawdzić zarobiony kabel

Tester z jednostką zdalną to najszybszy sposób. Podłącz oba końce i obserwuj diody: powinny zapalać się kolejno od 1 do 8 po obu stronach. Diody w innej kolejności oznaczają zamienione żyły, brak diody oznacza przerwę.

• Wszystkie 8 po kolei: kabel prosty, gotowy do pracy.
• Brak 4, 5, 7 lub 8: obraz może działać, ale PoE trybu B i PoE pasywne nie zadziała.
• Brak 1, 2, 3 lub 6: nie ma transmisji danych, zarób wtyk od nowa.
• 1 i 3 oraz 2 i 6 zamienione: kabel krosowany; nowoczesne urządzenia sobie z nim radzą, ale przy kamerach trzymaj się kabla prostego.

Bez testera zrób próbę praktyczną: podłącz kamerę do switcha PoE i sprawdź w panelu, czy port wynegocjował 100 Mb/s pełny dupleks. Port na 10 Mb/s albo częste zrywanie łącza to sygnał, że wtyk trzeba poprawić. Pełną procedurę podłączenia opisujemy w poradniku jak podłączyć kamerę IP do rejestratora NVR.

Łączenie przewodu: łącznik, keystone i kiedy to psuje PoE

Kabel okazał się za krótki o dwa metry albo ktoś przeciął go kosiarką? Skrętkę da się połączyć, ale każde łączenie to dodatkowa rezystancja i kolejne miejsce, w które może wejść wilgoć. Masz trzy sposoby:

Kiedy łączenie psuje PoE? Najczęściej w trzech sytuacjach:

• Łącznik ma połączone tylko 4 żyły (tanie łączniki do sieci 100 Mb/s): odpada zasilanie trybu B.
• Łączysz kabel CCA (aluminium miedziowane) z miedzianym albo cały odcinek jest z CCA: rezystancja jest wyższa i kamera z promiennikiem IR restartuje się nocą, gdy rośnie pobór mocy.
• Łączenie leży na zewnątrz bez puszki: po kilku miesiącach styki korodują, rezystancja rośnie, a kamera pracuje do pierwszej zimy.

Zasada praktyczna: jedno porządne łączenie na odcinku nie przeszkadza, o ile cały kabel z łączeniem mieści się w limicie 100 m. Dwa i więcej łączeń na jednej kamerze to sygnał, że lepiej pociągnąć nowy przewód. Jeśli kamer jest kilka, a każda wymaga zasilania, sprawdź też, jak dobrać switch PoE do monitoringu pod kątem mocy na port.

Lista zakupów do zarabiania skrętki

• Skrętka z litą miedzią, kat. 5e lub 6, na zewnątrz w wersji zewnętrznej.
• Wtyki RJ45 zgodne z kategorią kabla, z zapasem (początkujący marnują od 3 do 5 sztuk).
• Osłonki na wtyki.
• Zaciskarka 8P8C z zapadką.
• Ściągacz izolacji.
• Tester kabli RJ45.
• Gotowe przewody na krótkie połączenia w szafce, czyli patchcordy, żeby nie zarabiać metrowych odcinków ręcznie.

Zacznij od zaciskarki do RJ45 i dobrej skrętki do monitoringu, a pierwszy wtyk zrób na próbnym kawałku kabla.
