Kabel LAN - co to jest, patchcord czy skrętka i jak go podłączyć

Kabel LAN to przewód z czterema skręconymi parami żył i wtykami RJ45, którym łączysz urządzenia z routerem. Do domu zwykle wystarczy patchcord kategorii 6, a o prędkości częściej decyduje sprawność kabla i porty niż jego kategoria.
Kabel LAN to miedziany przewód z czterema skręconymi parami żył i wtykami RJ45 na obu końcach, którym łączysz komputer, telewizor albo konsolę z routerem, switchem lub gniazdem w ścianie. Ten sam przedmiot występuje pod kilkoma nazwami: kabel Ethernet, kabel sieciowy, przewód internetowy, kabel RJ45 i patchcord. Wybór gotowego kabla według kategorii i długości ułatwia kategoria patchcord, czyli kabel Ethernet z wtykami RJ45. Tutaj chodzi o to, co ten kabel robi, czym różni się od skrętki na metry, jak go podłączyć do gniazda w ścianie i jak sprawdzić, czy połączenie naprawdę działa z pełną prędkością.
Powiązane produkty
Zobacz produkty z kategorii „Patchcord”

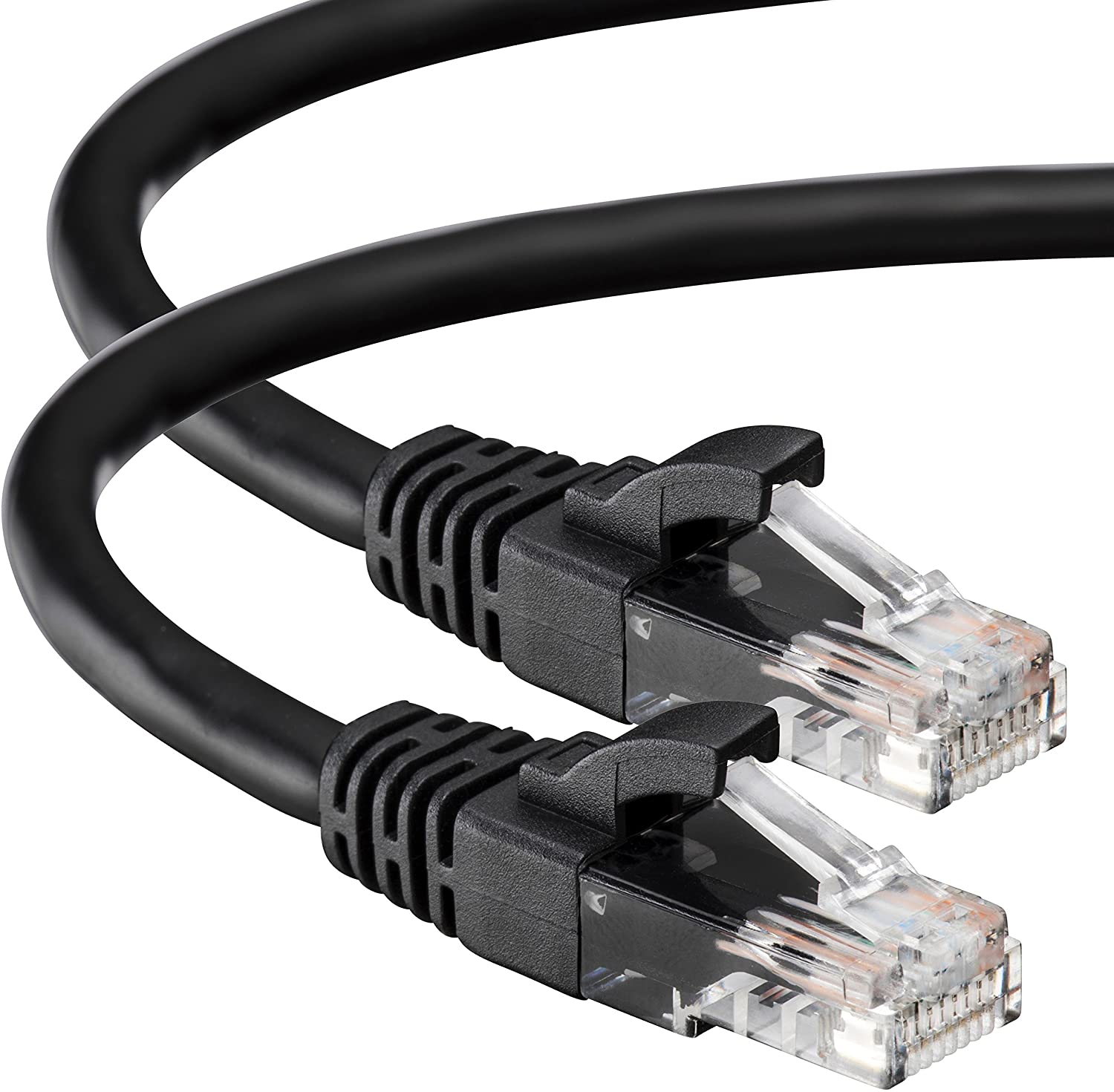

Kabel LAN, czyli co to jest i jak wygląda przewód Ethernet
LAN to skrót od Local Area Network, czyli sieci lokalnej: wszystkiego, co w domu albo biurze łączy się z routerem. Kabel LAN przenosi dane między dwoma urządzeniami tej sieci według norm Ethernet z rodziny IEEE 802.3. Po przecięciu płaszcza zobaczysz osiem cienkich żył w kolorowej izolacji, skręconych parami: pomarańczowa z biało-pomarańczową, zielona z biało-zieloną, niebieska z biało-niebieską i brązowa z biało-brązową. Skręcenie par ogranicza zakłócenia, stąd potoczna nazwa skrętka.

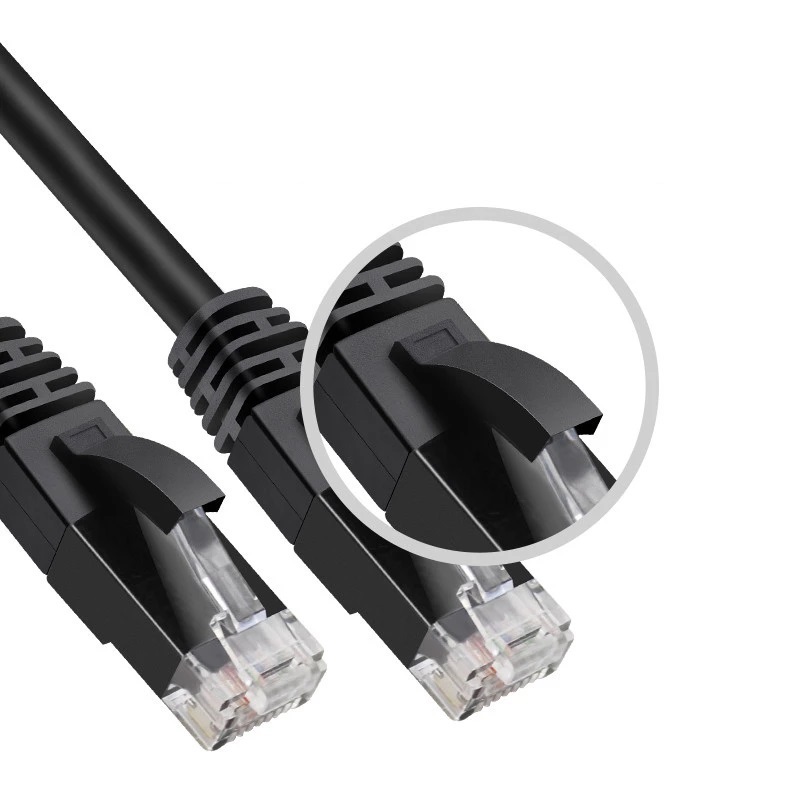

Najłatwiej rozpoznać kabel LAN po wtyku. RJ45 ma osiem styków, przezroczystą albo kolorową obudowę o szerokości około 12 mm i plastikowy zatrzask, który klika przy wpinaniu. Podobny wtyk telefoniczny RJ11 jest wyraźnie węższy i ma 4 albo 6 styków, więc nie wejdzie poprawnie w gniazdo sieciowe. Na płaszczu kabla producent drukuje oznaczenia, które warto przeczytać przed podłączeniem.
| Nadruk | Co znaczy | Przykład z karty |
|---|---|---|
| CAT6, CAT6A | kategoria kabla | Agog LC6: Cat6, 250 MHz |
| UTP, S/FTP | ekranowanie | Ugreen CAT8: S/FTP |
| 26AWG, 32AWG | grubość żyły | Ugreen CAT6A 5 m: 32AWG |
| CU | czysta miedź | Agog LCF6: żyły z miedzi Cu |
Im większa liczba AWG, tym cieńsza żyła. Cienkie kable 32AWG są giętkie i dobrze układają się przy biurku, ale mają większą rezystancję, więc na dłuższych odcinkach i przy zasilaniu PoE lepiej sprawdzają się żyły 24 albo 26AWG.
Do czego służy przewód sieciowy w domu: router, telewizor, konsola
Kabel LAN zastępuje Wi-Fi tam, gdzie liczy się stabilność. Połączenie przewodowe nie traci prędkości przez ściany, nie dzieli pasma z sąsiednimi sieciami i ma niższe, stałe opóźnienie. Dlatego kabel wybiera się do konsoli przy grach sieciowych, do telewizora przy streamingu 4K, do komputera stacjonarnego przy pracy zdalnej z wideorozmowami i do dysku sieciowego.
| Połączenie | Typowa długość | Uwagi |
|---|---|---|
| router - komputer przy biurku | 1-3 m | kabel w zestawie routera bywa za krótki |
| router - telewizor, konsola | 2-5 m | płaski kabel pod listwą |
| router - pokój obok | 10-20 m | trasę mierz po ścianach |
| switch - kamera IP z PoE | do 100 m | kabel zasila też kamerę |
Kabel z routera nie zawsze wystarcza do wszystkich urządzeń, bo typowy domowy router ma 3 albo 4 porty LAN. Gdy przy telewizorze stoją jeszcze konsola i dekoder, jeden kabel z routera doprowadza się do małego switcha, a dalej krótkie patchcordy rozchodzą się do urządzeń. Port WAN, zwykle w innym kolorze, służy tylko do połączenia routera z modemem albo terminalem światłowodowym, a nie do komputera.

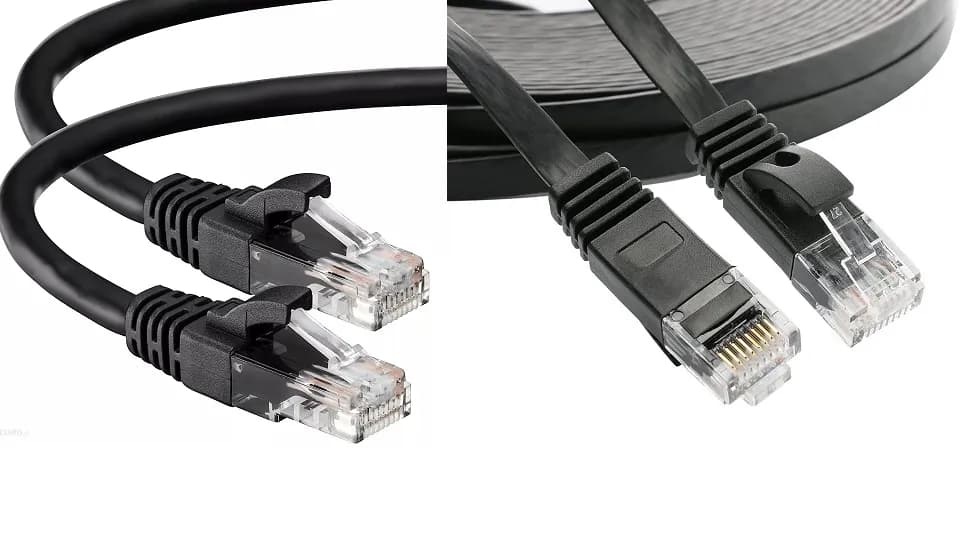

Patchcord czy skrętka: gotowy kabel albo przewód na metry
Te dwie nazwy często padają zamiennie, ale w praktyce oznaczają dwa różne zakupy. Patchcord to gotowy kabel o określonej długości z fabrycznie zaciśniętymi wtykami, zwykle o żyłach linkowych, czyli złożonych z wielu cienkich drucików, więc jest giętki i znosi wielokrotne przepinanie. Skrętka na metry, sprzedawana w kartonach albo na szpulach, ma najczęściej żyły drutowe, czyli jeden sztywny drut w każdej żyle. Prowadzi się ją w ścianach, rurkach i korytach, a końce zarabia się na gniazdo ścienne albo wtyk.
| Cecha | Patchcord | Skrętka na metry |
|---|---|---|
| Wtyki | fabryczne, gotowe | brak, zarabiasz sam |
| Żyła | zwykle linka, giętka | zwykle drut, sztywna |
| Gdzie | od gniazda do urządzenia | w ścianie, w rurce |
| Narzędzia | niepotrzebne | zaciskarka, tester |
Prosta zasada: jeśli kabel ma leżeć na widoku i wpinać się do urządzeń, kup patchcord. Jeśli ma zniknąć w ścianie albo przejść między piętrami na stałe, potrzebujesz skrętki na metry i gniazd na obu końcach. Zakończenie skrętki wtykiem opisuje krok po kroku wpis jak zarobić wtyk RJ45 na skrętce w standardzie T568B. Do ziemi i na zewnątrz żaden z tych kabli nie nadaje się bez dodatkowej ochrony, o czym więcej w tekście kabel internetowy w ziemi.
Jak podłączyć komputer kablem LAN do gniazda sieciowego w ścianie
Gniazdo RJ45 w ścianie to dopiero połowa połączenia. Za nim biegnie skrętka do szafki teletechnicznej albo rozdzielnicy, gdzie musi zostać połączona z routerem lub switchem. W wielu mieszkaniach deweloperskich gniazda są zamontowane, ale w szafce nikt ich nie podłączył i wtedy komputer pokazuje brak kabla mimo poprawnego patchcordu.
- Odczytaj numer gniazda. Na ramce albo pod pokrywą zwykle jest numer, na przykład 1A. Ten sam numer powinien być na panelu albo na końcówce w szafce.
- W szafce połącz numer z routerem. Krótki patchcord, często 0,5-1 m, wepnij między port panelu z tym numerem a port LAN routera albo switcha.
- Przy biurku dobierz długość. Zmierz trasę od gniazda do komputera wzdłuż mebli i dodaj około 0,5 m zapasu, żeby kabel nie był naprężony przy wtyku.
- Wepnij wtyk do usłyszenia kliknięcia. Zatrzask musi zaskoczyć. Na porcie komputera i routera zapali się dioda połączenia.
- Wyłącz Wi-Fi na czas testu. Inaczej system może wciąż korzystać z sieci bezprzewodowej i test prędkości nie pokaże, jak działa kabel.
- Sprawdź szybkość łącza. Opis, gdzie ją odczytać, jest w ostatniej sekcji przed FAQ.
Nowoczesne karty sieciowe gigabitowe automatycznie rozpoznają układ par, więc do połączenia komputera z gniazdem, routerem albo bezpośrednio z drugim komputerem wystarczy zwykły kabel prosty. Kabel krosowany jest potrzebny już tylko przy bardzo starym sprzęcie 10/100 Mb/s.
Czy kabel Ethernet ma znaczenie dla prędkości internetu
Ma, ale dopiero od pewnej granicy. Prędkość ogranicza najwolniejszy element łańcucha: łącze od operatora, port routera, kabel i karta sieciowa komputera. Gdy łącze ma 300 Mb/s, a router i komputer porty 1 Gb/s, każdy sprawny kabel kategorii 5e albo 6 przeniesie pełną prędkość i droższy kabel niczego nie przyspieszy.
| Kategoria | Pasmo | Prędkość na 100 m |
|---|---|---|
| Cat5e | 100 MHz | 1 Gb/s, 2,5 Gb/s |
| Cat6 | 250 MHz | do 5 Gb/s, 10 Gb/s do ok. 55 m |
| Cat6A | 500 MHz | 10 Gb/s |
| Cat8 | 2000 MHz | 40 Gb/s do 30 m |
Wartości w tabeli wynikają z norm IEEE 802.3, w tym 802.3bz dla 2,5 i 5 Gb/s. Karty kabli podają zwykle prędkość bez długości: na przykład Agog LC6 opisuje Cat6 jako "10/100/1000 Mb/s, 10Gbps", ale 10 Gb/s na kablu kategorii 6 norma przewiduje tylko na krótszym odcinku. Wyższą kategorię warto wybrać, gdy masz router, switch albo komputer z portem 2,5 Gb/s lub szybszym albo łącze światłowodowe powyżej 1 Gb/s. Tło tej decyzji przy słabnącym Wi-Fi opisuje wpis kiedy pomoże kabel kategorii 6.
Długość ma znaczenie tylko powyżej limitu: norma przewiduje kanał do 100 m, a kabel 20 m przenosi tę samą prędkość co kabel 2 m. Znacznie częściej prędkość psuje uszkodzenie: przygnieciony drzwiami płaski kabel, wyłamany zatrzask, który pozwala wtykowi się luzować, albo zgięcie o bardzo małym promieniu za szafką.
Jak sprawdzić, czy kabel LAN działa z prędkością 1 Gb/s
Szybkość, z jaką karta sieciowa wynegocjowała połączenie, system pokazuje wprost. W Windows 11 otwórz Ustawienia, Sieć i Internet, Ethernet i odczytaj pole szybkości łącza. W macOS wejdź w Ustawienia systemowe, Sieć, Ethernet, Szczegóły, Sprzęt. Telewizory i konsole pokazują stan połączenia przewodowego w ustawieniach sieci.
Najważniejszy objaw to 100 Mb/s zamiast 1000 Mb/s. Gigabitowy Ethernet wykorzystuje wszystkie cztery pary żył, a połączenie 100 Mb/s tylko dwie. Gdy jedna para jest przerwana albo źle zaciśnięta, karty dogadują się na niższą prędkość i wszystko pozornie działa, tylko wolniej. Wymiana kabla na sprawny zwykle od razu przywraca 1 Gb/s. Jeśli nie, sprawdź, czy port routera albo switcha nie jest starszy, 10/100 Mb/s, co zdarza się w tańszych modelach i starszych dekoderach.
Drugi test to pomiar prędkości w przeglądarce przy wyłączonym Wi-Fi. Wynik bliski prędkości z umowy oznacza, że kabel i porty nie są wąskim gardłem. Wynik wyraźnie niższy przy szybkości łącza 1 Gb/s wskazuje raczej na router, operatora albo obciążenie sieci niż na sam kabel.
Jak poprowadzić kabel LAN w mieszkaniu, żeby go nie uszkodzić
Większość awarii kabla sieciowego w domu to uszkodzenia mechaniczne przy układaniu, a nie wada fabryczna. Kilka zasad wynika z norm okablowania strukturalnego i z praktyki instalatorów:
- Promień zgięcia. Kabla UTP nie zginaj ciaśniej niż na około czterokrotność jego średnicy. Kabel o średnicy 6 mm wymaga łuku o promieniu co najmniej około 2,5 cm, a nie załamania pod kątem prostym za szafką.
- Bez zszywek przez płaszcz. Kabel mocuj uchwytami z gwoździkiem albo klejonymi klipsami. Zszywka z takera, która przebije albo zgniecie płaszcz, często daje właśnie spadek do 100 Mb/s.
- Nie pod drzwiami. Płaski kabel mieści się pod listwą i dywanem, ale przygniatany skrzydłem drzwi albo kółkami krzesła traci po kilku miesiącach jedną z par.
- Odstęp od przewodów 230 V. Na długich odcinkach równoległych do kabli zasilających zostaw zwykle kilka centymetrów odstępu albo wybierz kabel ekranowany, a przewody krzyżuj pod kątem prostym.
- Zapas przy wtyku. Kabel napięty przy porcie wyłamuje zatrzask i luzuje styk; 30-50 cm luzu za urządzeniem rozwiązuje problem.
Najczęstsze pytania
Co to jest kabel LAN?
Kabel LAN to przewód sieciowy z czterema skręconymi parami miedzianych żył i wtykami RJ45, który łączy urządzenia sieci lokalnej: komputer, telewizor, konsolę, router i switch. Nazywa się go też kablem Ethernet, kablem sieciowym, przewodem internetowym albo patchcordem, gdy ma fabryczne wtyki. Przesyła dane według norm IEEE 802.3.
Kabel patchcord co to jest?
Patchcord to gotowy kabel sieciowy o określonej długości z fabrycznie zaciśniętymi wtykami RJ45 na obu końcach. Ma zwykle żyły linkowe, więc jest giętki i nadaje się do częstego przepinania. Łączy urządzenie z gniazdem w ścianie, routerem albo switchem. W odróżnieniu od skrętki na metry nie wymaga narzędzi.
Patchcord czy skrętka, co wybrać?
Patchcord wybierz do połączeń na widoku, od gniazda albo routera do urządzenia, bo ma gotowe wtyki i giętkie żyły. Skrętkę na metry wybierz do instalacji stałej w ścianie, rurce albo między piętrami, a jej końce zakończ gniazdem lub wtykiem. Patchcorda nie prowadzi się w tynku, a skrętki drutowej nie przepina się codziennie.
Jaki kabel sieciowy kupić do sieci domowej?
Do większości domów wystarczy patchcord kategorii 6 o długości zmierzonej po trasie, z zapasem około 0,5 m. Przenosi 1 Gb/s na 100 m i do 5 Gb/s według normy 802.3bz. Kategorię 6A wybierz, gdy masz sprzęt z portami 10 Gb/s na dłuższym odcinku. Płaski kabel ułatwia prowadzenie pod listwą i dywanem.
Czy kabel Ethernet ma znaczenie dla prędkości?
Tylko wtedy, gdy jest uszkodzony albo za słaby dla sprzętu. Przy łączu do 1 Gb/s każdy sprawny kabel kategorii 5e lub 6 przeniesie pełną prędkość. Uszkodzona para żył obniża połączenie do 100 Mb/s. Wyższa kategoria ma sens przy portach 2,5 Gb/s i szybszych albo przy łączu światłowodowym powyżej 1 Gb/s.
Czy długość kabla Ethernet ma znaczenie?
Do 100 m nie wpływa na prędkość w praktyce domowej, bo norma Ethernet przewiduje kanał o takiej długości. Kabel 20 m działa tak samo szybko jak 2 m. Wyjątkiem jest kategoria 6 przy 10 Gb/s, gdzie limit wynosi zwykle około 55 m, oraz kategoria 8, projektowana na odcinki do 30 m.
Jak dobrać patchcord do połączenia komputera z gniazdem sieciowym?
Zmierz trasę od gniazda do komputera wzdłuż ścian i mebli, dodaj około 0,5 m zapasu i wybierz najbliższą większą długość. Kategoria 6 wystarczy przy porcie 1 Gb/s. Sprawdź też, czy gniazdo w ścianie jest połączone w szafce teletechnicznej z routerem, bo bez tego żaden patchcord nie da połączenia.
Jaki kabel do routera?
Do połączenia komputera, telewizora albo konsoli z portem LAN routera wystarczy zwykły patchcord RJ45 kategorii 6, prosty, nie krosowany. Ten sam typ kabla łączy port WAN routera z modemem albo terminalem światłowodowym. Kabel dołączony do routera ma zwykle 1-1,5 m, więc do dalszych urządzeń potrzebny jest dłuższy.
