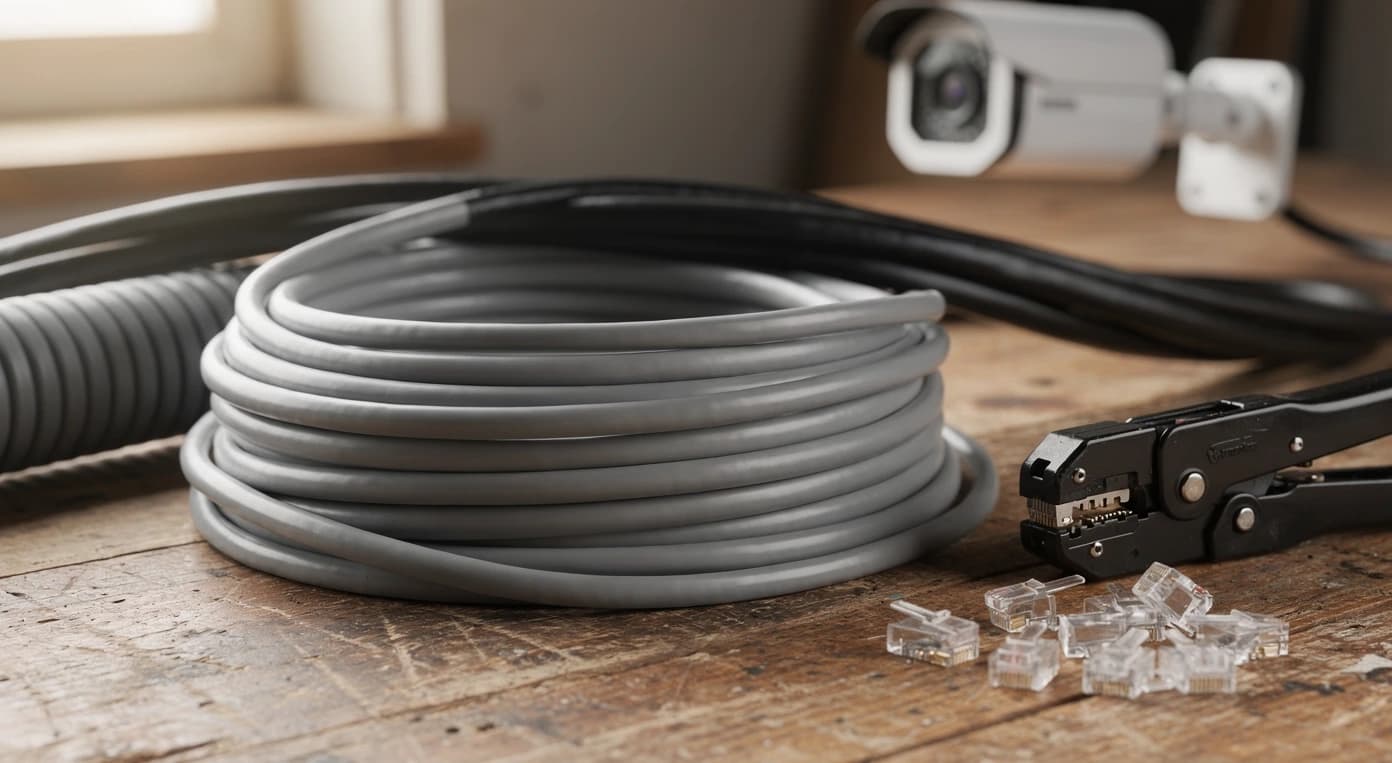

Skrętka do kamer IP na zewnątrz: kat. 5e czy 6, żelowana, w ziemi, limit 100 m

Jaki kabel do kamer IP na zewnątrz wybrać? W większości domów i małych firm wystarczy miedziana skrętka kat. 5e w wersji zewnętrznej, z żyłami z litego drutu, prowadzona jednym odcinkiem nie dłuższym niż 100 m od switcha PoE do kamery. Kat. 6 daje zapas na grubsze żyły i mniejsze straty zasilania PoE, a wersja żelowana jest potrzebna dopiero wtedy, gdy kabel ma leżeć w ziemi. Ten poradnik pokazuje, jak dobrać kategorię, ekran, powłokę i rodzaj żył, co zrobić, gdy kamera stoi dalej niż 100 m, w czym prowadzić przewód i ile metrów naprawdę kupić.

Gotowe przewody w szpulach znajdziesz w kategorii skrętka. Zanim jednak zamówisz szpulę, warto przejść przez kilka decyzji, bo to one decydują, czy obraz z kamery będzie stabilny za trzy lata, czy zacznie znikać po pierwszej zimie.

Kat. 5e czy kat. 6: co naprawdę ma znaczenie przy PoE i 4K

Kamera IP przesyła strumień wideo, który nawet w rozdzielczości 4K zajmuje zwykle od 6 do 16 Mb/s przy kompresji H.265. To ułamek przepustowości, jaką daje skrętka kat. 5e, czyli 1 Gb/s na odcinku do 100 m. Sama transmisja obrazu nie jest więc powodem, by kupować kat. 6. Różnica leży gdzie indziej: w zasilaniu PoE i w budowie przewodu.

Przekrój żył i straty zasilania

Skrętka kat. 5e ma najczęściej żyły 24 AWG (ok. 0,5 mm średnicy), a kat. 6 grubsze, 23 AWG (ok. 0,57 mm). Grubsza żyła to mniejsza rezystancja, więc na długim odcinku mniej mocy zamienia się w ciepło, a do kamery dociera wyższe napięcie. Przy zwykłej kamerze tubowej lub kopułkowej, która pobiera od 4 do 8 W, różnica jest niezauważalna. Przy kamerze obrotowej PTZ z grzałką i oświetlaczem, która w zimie potrafi pobrać ponad 20 W, kat. 6 na odcinku 80 do 100 m daje już realny zapas.

Tabela: 5e czy 6 w typowych sytuacjach

Jeśli nie wiesz, jakie kamery dokupisz za dwa lata, a różnica w cenie szpuli jest niewielka, wybierz kat. 6. Kabel kładzie się raz, kamery wymienia się kilka razy. Szczegóły budżetu mocy portów opisujemy w artykule o zasilaniu PoE w kamerach IP.

Błąd do uniknięcia: CCA zamiast miedzi

Najtańsze „skrętki” w sieci mają żyły CCA, czyli aluminium pokryte cienką warstwą miedzi. Rezystancja takiego przewodu jest o ok. 55 do 60 procent wyższa niż kabla miedzianego, więc na odcinku 60 m kamera PoE potrafi restartować się przy włączaniu podczerwieni. Aluminium jest też kruche: łamie się przy zginaniu i utlenia w złączu. Do monitoringu bierz wyłącznie kabel z żyłami z pełnej miedzi (oznaczenie Cu lub „miedź beztlenowa”). Jeśli opis nie mówi jasno, z czego są żyły, przyjmij, że to CCA.

UTP czy FTP: ekranowanie i uziemienie

Skrętka nieekranowana (U/UTP) chroni sygnał samym skręceniem par. Ekranowana (F/UTP, potocznie FTP) ma dodatkowo folię aluminiową wokół wszystkich par i żyłę uziemiającą. Ekran ma sens tylko wtedy, gdy jest poprawnie podłączony, czyli gdy obie strony mają ekranowane wtyki RJ45, a switch lub patch panel jest uziemiony.

Ekran podłączony z jednej strony albo wcale potrafi działać jak antena i zbierać zakłócenia, zamiast je odprowadzać. Dlatego w typowym domu z kilkoma kamerami i krótkimi trasami U/UTP jest prostszym i bezpieczniejszym wyborem. FTP rozważ, gdy:

• kabel biegnie na długim odcinku równolegle do przewodów zasilających 230 V, np. w jednym korycie w hali,
• w pobliżu pracują silniki, falowniki, spawarki lub bramy przesuwne z dużym napędem,
• instalujesz na zakładzie, gdzie jest uporządkowana szyna wyrównania potencjałów i ktoś zadba o uziemienie szafy.

Niezależnie od ekranu, dla kabli wychodzących na zewnątrz budynku dobrze sprawdza się ochronnik przepięciowy na linii Ethernet, montowany przy wejściu do budynku lub przy switchu. Wyładowanie w pobliżu potrafi spalić porty switcha przez kilkudziesięciometrowy przewód, nawet jeśli piorun nie uderzył bezpośrednio w kamerę.

Zasady prowadzenia obok instalacji elektrycznej

• Nie prowadź skrętki w jednym peszlu z przewodami 230 V.
• Przy dłuższych odcinkach równoległych trzymaj odstęp od 20 do 30 cm.
• Przewody zasilające krzyżuj pod kątem prostym, a nie wzdłuż.
• Omijaj szerokim łukiem świetlówki z dławikami i stare zasilacze transformatorowe.

Skrętka zewnętrzna UV czy żelowana do ziemi

Zwykła skrętka instalacyjna ma powłokę z PVC lub LSOH przeznaczoną do wnętrz. Na zewnątrz po jednym, dwóch sezonach PVC kruszeje od promieni UV i mrozu, pęka, a do środka dostaje się woda. Dlatego kabel prowadzony po elewacji, pod okapem czy na słupie musi być przewodem zewnętrznym.

Skrętka zewnętrzna (powłoka PE, odporna na UV)

Ma czarną powłokę z polietylenu, odporną na promieniowanie UV i niskie temperatury. Nadaje się do prowadzenia po ścianie, pod okapem, w korytach na zewnątrz i w rurach osłonowych w ziemi. Nie jest jednak w pełni wodoszczelna wzdłużnie: jeśli powłoka zostanie przecięta, woda może wędrować wzdłuż par.

Skrętka żelowana (do bezpośredniego zakopania)

Przestrzeń między parami wypełnia żel hydrofobowy, który blokuje wnikanie i przemieszczanie się wilgoci. Taki kabel można ułożyć bezpośrednio w gruncie, choć i tak zalecamy rurę osłonową. Żel ma swoje wady: przed zarobieniem końcówki trzeba go dokładnie usunąć (szmatka, specjalny zmywacz), bo inaczej styki RJ45 nie dociskają się pewnie, a sam kabel jest sztywniejszy i trudniej go wciągnąć w długą rurę.

W praktyce najlepiej sprawdza się zasada: zewnętrzna skrętka PE w rurze osłonowej wszędzie, gdzie trasa idzie po ziemi lub w ziemi, a żelowana tam, gdzie rura jest trudna do ułożenia albo grunt jest stale podmokły. Kabel PE nie powinien wchodzić daleko w głąb budynku: po przejściu przez ścianę warto zakończyć go puszką lub gniazdem i dalej poprowadzić przewód wewnętrzny.

Drut czy linka: który rodzaj żył do instalacji

Skrętka ma żyły z litego drutu (oznaczenie „drut”, solid) albo z cienkich splecionych drucików (linka, stranded). To nie jest kwestia gustu, tylko zastosowania.

• Drut: do instalacji stałej, czyli wszystkiego, co biegnie w ścianie, po elewacji, w rurze i w ziemi. Ma mniejsze tłumienie i rezystancję, lepiej trzyma parametry na długim odcinku i dobrze współpracuje z gniazdami i patch panelami (złącza IDC).
• Linka: do krótkich, ruchomych połączeń, które się zgina i przekłada, np. między patch panelem a switchem czy między gniazdem a rejestratorem. Jest elastyczna, ale ma większe straty, dlatego normy dopuszczają ją w praktyce tylko do kilku metrów.

Do połączeń w szafie i przy rejestratorze najwygodniej użyć gotowych przewodów krosowych z kategorii patchcord. Są fabrycznie zarobione i przetestowane, więc eliminują najczęstszy błąd amatorskich instalacji, czyli źle zaciśnięty wtyk.

Błąd do uniknięcia: zły wtyk do rodzaju żył

Wtyki RJ45 mają styki przystosowane do drutu (nóż rozcina izolację i obejmuje żyłę z dwóch stron) albo do linki (nóż wbija się między druciki). Wtyk do linki zaciśnięty na drucie potrafi działać przez kilka tygodni, a potem przy pierwszych mrozach traci kontakt. Objaw: kamera znika z rejestratora na kilka minut dziennie, bez żadnej reguły. Kupując wtyki, sprawdź, czy są przeznaczone do drutu, i dobierz je do kategorii kabla (wtyki kat. 6 mają często wkładkę prowadzącą żyły).

Limit 100 m i co zrobić, gdy kamera stoi dalej

Standard Ethernet zakłada maksymalnie 100 m kanału: 90 m kabla instalacyjnego i po kilka metrów patchcordów na obu końcach. Powyżej tej długości rośnie liczba błędów transmisji, a przy PoE spada napięcie na kamerze. Kamera nie przestanie działać nagle na 101. metrze, ale wynik zależy od jakości kabla, temperatury i poboru mocy, więc nie da się tego zaplanować. Masz cztery sprawdzone wyjścia.

1. Drugi switch PoE w połowie trasy

Każdy switch regeneruje sygnał, więc odcinek liczy się od nowa. Mały switch PoE w szczelnej skrzynce w budynku gospodarczym czy na słupie pozwala obsłużyć kamerę oddaloną o 150 do 180 m. Wymaga jednak zasilania 230 V w miejscu montażu albo switcha zasilanego przez PoE z poprzedniego odcinka.

2. Extender PoE

Niewielkie urządzenie wpinane w trasę, zasilane z tego samego kabla. Przedłuża odcinek o kolejne 100 m bez osobnego gniazdka. Każdy extender zabiera część mocy na swoje potrzeby, dlatego na końcu łańcucha dobrze sprawdzają się kamery o małym poborze.

3. Tryb Extend w switchu PoE

Część switchy ma przełącznik trybu Extend, który na wybranych portach obniża prędkość do 10 Mb/s, ale pozwala zasilić i obsłużyć kamerę na odcinku do ok. 250 m. 10 Mb/s wystarczy dla jednej kamery 2 do 4 Mpx przy H.265, ale nie dla kilku kamer 4K za jednym przewodem. Kiedy ten tryb ma sens, a kiedy jest tylko hasłem na pudełku, opisujemy w artykule o funkcji Extend w switchu PoE.

4. Światłowód lub most radiowy

Gdy kamera stoi kilkaset metrów od domu (brama wjazdowa na posesji, magazyn po drugiej stronie placu), sensowniejszy jest światłowód z konwerterami mediów albo para anten radiowych. Światłowód jest dodatkowo odporny na przepięcia, bo nie przewodzi prądu między budynkami.

Peszel, rura karbowana czy rura osłonowa w ziemi

Nawet najlepsza skrętka zewnętrzna zyskuje lata życia, gdy jest prowadzona w osłonie. Osłona chroni przed promieniowaniem UV, gryzoniami, uszkodzeniem przy pracach ogrodowych i ułatwia wymianę kabla bez kopania.

• Peszel elektroinstalacyjny (cienkościenny): do wnętrz i ścian. Na zewnątrz szary peszel z PVC po kilku sezonach kruszeje na słońcu, więc nie nadaje się do odkrytej elewacji.
• Rura karbowana UV (czarna): do prowadzenia po ścianie, pod okapem, do dojścia do kamery. Wybieraj średnicę z zapasem, bo skrętkę z gotowym wtykiem łatwiej przeciągnąć przez rurę o średnicy wewnętrznej co najmniej 16 do 20 mm.
• Rura osłonowa dwuścienna do ziemi: do tras przez ogród i podjazd. Ma gładkie wnętrze, przez które kabel łatwo przeciągnąć, i karbowaną zewnętrzną ściankę odporną na nacisk gruntu.

Lista kontrolna przy kopaniu rowu

• Głębokość: zwykle od 50 do 80 cm, pod podjazdem głębiej albo w rurze o podwyższonej wytrzymałości.
• Nad rurą, ok. 20 do 30 cm wyżej, połóż taśmę ostrzegawczą, żeby za kilka lat nikt nie przeciął kabla łopatą.
• W rurze zostaw pilota (stalowy drut lub mocną linkę), żeby móc dociągnąć drugi kabel bez kopania.
• Rozważ od razu dwa kable do każdej odległej kamery albo kabel zapasowy: dopłata za metry jest mała w porównaniu z ponownym kopaniem.
• Końce rury przy wyjściu z ziemi uszczelnij i skieruj w dół, żeby woda nie spływała do środka.
• Zrób zdjęcia trasy przed zasypaniem, z miarką w kadrze.

Przy wejściu do budynku przewód powinien przechodzić przez tuleję w ścianie, z niewielkim łukiem skierowanym w dół (tzw. pętla kapania). Woda spływająca po kablu skapuje wtedy z najniższego punktu łuku, zamiast wpływać do otworu.

Ile metrów skrętki policzyć

Najczęstszy błąd przy zakupie to zmierzenie odległości w linii prostej na planie działki. Kabel nie idzie po przekątnej: biegnie wzdłuż ścian, w górę do okapu, przez strych, w dół do szafki z rejestratorem. Prosta metoda:

1. Zmierz trasę rzeczywistą: poziomo po ścianach i w ziemi, plus każdy odcinek pionowy (z poziomu gruntu do kamery, z poddasza do piwnicy).
2. Dodaj po 1 do 2 m zapasu na każdym końcu (pętla serwisowa przy kamerze i przy szafie).
3. Dodaj od 10 do 15 procent na łuki, omijanie przeszkód i odpady przy zarabianiu.
4. Zsumuj wszystkie trasy i porównaj z dostępnymi długościami szpul.

W tym przykładzie szpula 100 m to za mało, a dwie szpule 100 m dają niepotrzebnie dużo odpadów przy dzieleniu tras. Rozsądniej kupić karton 305 m: zostanie zapas na kolejną kamerę, na drugi kabel w rurze do bramy albo na naprawę za kilka lat. Uważaj też, żeby trasy nie składać z kawałków: każde łączenie w połowie odcinka to dodatkowy punkt awarii, szczególnie na zewnątrz.

Ile kosztuje błąd w liczeniu

Jeżeli zabraknie 5 m na ostatnią kamerę, kończy się to zwykle łączeniem kabla w puszce na elewacji albo przenoszeniem kamery w gorsze miejsce. Oba rozwiązania są gorsze niż dopłata za większą szpulę. Przed zakupem zaplanuj też, gdzie stanie szafka z rejestratorem, bo przesunięcie jej o jedno pomieszczenie potrafi zmienić długość każdej trasy o kilka metrów.

Zarabianie końcówek i test przed montażem kamery

Kamera przykręcona do elewacji, a dopiero potem test kabla, to przepis na dodatkowe wejście na drabinę. Lepsza kolejność wygląda tak:

1. Ułóż kabel na całej trasie, zostaw zapasy na obu końcach.
2. Zarób końcówki standardem T568B na obu stronach (ten sam układ kolorów).
3. Sprawdź przewód testerem: wszystkie 8 żył po kolei, bez zwarć i zamienionych par.
4. Podłącz kamerę na ziemi, przy końcu kabla, i obserwuj obraz przez kilka minut z włączoną podczerwienią (największy pobór mocy).
5. Dopiero potem montuj kamerę na docelowym miejscu i zabezpiecz złącze przed wodą.

Złącze przy kamerze to najsłabszy punkt instalacji. Używaj dławnicy dołączonej do kamery, a nadmiar kabla schowaj w puszce montażowej, nie w otwartej przestrzeni pod kamerą.

Objawy złego kabla, które łatwo pomylić z usterką kamery

• Kamera restartuje się, gdy w nocy włącza się podczerwień: za duży spadek napięcia (CCA, za długi odcinek, zły wtyk).
• Obraz działa w 100 Mb/s, ale port switcha pokazuje dużo błędów: uszkodzona para albo pomylone kolory w jednej końcówce.
• Kamera znika po deszczu: woda w złączu lub uszkodzona powłoka.
• Kamera działa latem, a zimą nie: mikropęknięcie żyły lub słaby styk we wtyku, który rozszerza się z temperaturą.

Nasze produkty: szpule 305 m, 100 m i patchcordy

W ofercie xam.pl kable do monitoringu zebraliśmy w kategoriach, które odpowiadają typowej instalacji kamer IP:

• Skrętka w szpulach: karton 305 m dla instalacji od 4 kamer wzwyż i tras do odległych budynków, szpula 100 m na jedną lub dwie kamery albo dołożenie kamery do istniejącego systemu. Przy wyborze sprawdź w opisie kategorię (5e lub 6), materiał żył (pełna miedź) i rodzaj powłoki (zewnętrzna, wewnętrzna, żelowana).
• Patchcordy: krótkie przewody od 0,5 do kilku metrów do połączeń w szafie, między patch panelem a switchem i między switchem a rejestratorem. Kolor przewodu pomaga oznaczyć kamery zewnętrzne i wewnętrzne.
• Switche PoE: zasilają kamery tym samym kablem, którym płynie obraz. Wybierając switch, policz łączną moc kamer z zapasem co najmniej 20 do 30 procent i sprawdź, czy ma tryb Extend, jeśli któraś kamera stoi blisko granicy 100 m.

Lista zakupów dla domu z 4 kamerami

Co wybrać: podsumowanie w trzech zdaniach

Dla zwykłych kamer tubowych i kopułkowych w domu wybierz zewnętrzną skrętkę kat. 5e z pełnej miedzi, z żyłami z drutu, prowadzoną w rurze osłonowej, a odcinki trzymaj poniżej 90 m. Kat. 6 dobierz, gdy planujesz kamery PTZ, długie trasy z PoE+ albo wiązki wielu kabli, a wersję żelowaną tam, gdzie kabel ma leżeć w ziemi bez rury. Gdy kamera stoi dalej niż 100 m, zamiast ryzykować, dodaj switch lub extender, użyj trybu Extend albo przejdź na światłowód.

Kompletną instalację złożysz z trzech elementów: skrętki w szpulach na trasy do kamer, patchcordów do połączeń w szafie i switchy PoE, które zasilą kamery tym samym przewodem.
