Ochrona przeciwprzepięciowa monitoringu: ograniczniki LAN/PoE, 12 V, uziemienie

Ochrona przeciwprzepięciowa kamer to temat, o którym większość inwestorów przypomina sobie dopiero po pierwszej letniej burzy, gdy rejestrator nie wstaje, a dwa porty switcha przestają podawać zasilanie. Przepięcie nie musi oznaczać bezpośredniego uderzenia pioruna w dom. Wystarczy wyładowanie kilkaset metrów dalej, żeby w długim przewodzie poprowadzonym po elewacji lub w ziemi zaindukowało się napięcie, które przebije kartę sieciową kamery. Dobra wiadomość: kilka tanich elementów i porządne uziemienie eliminują większość takich awarii.

W tym artykule pokazujemy, skąd biorą się przepięcia w instalacji monitoringu, gdzie montować ograniczniki na linii LAN i PoE, jak zabezpieczyć zasilanie 12 V, dlaczego UPS nie jest ochroną przeciwprzepięciową i co warto sprawdzić w polisie. Jeśli dopiero kompletujesz osprzęt sieciowy, zacznij od przeglądu kategorii switche sieciowe PoE, bo to właśnie switch najczęściej przyjmuje na siebie impuls z kamer zewnętrznych.

Skąd biorą się przepięcia w monitoringu

Instalacja kamer ma cechę, która czyni ją szczególnie wrażliwą: długie przewody wychodzące poza budynek i zakończone urządzeniem zamontowanym wysoko, na ścianie, dachu albo słupie. Każdy taki odcinek działa jak antena. Im dłuższy i im bardziej odsłonięty, tym większe napięcie może się w nim pojawić podczas burzy.

Najczęstsze źródła przepięć w praktyce:

• Wyładowanie w pobliżu: piorun uderza w drzewo, słup energetyczny albo sąsiedni budynek, a pole elektromagnetyczne indukuje napięcie w skrętce.
• Kamera na dachu lub kominie: urządzenie jest najwyższym punktem obiektu i często znajduje się blisko instalacji odgromowej.
• Kamera na słupie lub budynku gospodarczym: przewód biegnie w ziemi od kilkudziesięciu do 100 m, a oba końce mają różny potencjał ziemi.
• Sieć energetyczna: przełączenia w sieci, załączanie dużych odbiorników (pompy, sprężarki) i powrót zasilania po awarii.

Dlatego przepięcia to nie tylko problem lata: skok napięcia po powrocie prądu zimą uszkadza zasilacze równie skutecznie jak burza.

Która część instalacji jest najbardziej narażona

Przepięcie szuka najkrótszej drogi do ziemi. W systemie monitoringu prowadzi ona zwykle przez elektronikę na obu końcach przewodu. Poniższa tabela porządkuje ryzyko według miejsca montażu kamery.

Ogranicznik przepięć LAN i PoE: jak działa i gdzie go montować

Ogranicznik przepięć dla sieci Ethernet to niewielka puszka z dwoma gniazdami RJ45 i zaciskiem uziemiającym. Wpinasz go szeregowo w przewód (wersja in-line), a w środku elementy ochronne odprowadzają impuls do przewodu uziemiającego, zanim dotrze on do portu switcha lub kamery. Do kamer zasilanych przez skrętkę potrzebujesz modelu, który przepuszcza zasilanie PoE; zwykły ogranicznik danych może zablokować zasilanie i kamera po prostu się nie uruchomi.

Na co zwrócić uwagę przy wyborze:

• Obsługa PoE: zgodność ze standardem, którego używasz (PoE, PoE+), oraz przenoszenie zasilania na właściwych parach przewodu.
• Prędkość: dla kamer wystarcza 100 Mb/s, ale przy łączu między budynkami lepiej wybrać wersję gigabitową, żeby ogranicznik nie stał się wąskim gardłem.
• Zacisk uziemienia: ogranicznik bez podłączonej ziemi jest tylko przejściówką, nie chroni niczego.
• Obudowa: przy montażu na zewnątrz potrzebna jest szczelna obudowa albo puszka hermetyczna.

Zasada lokalizacji jest prosta: ogranicznik montujesz tam, gdzie przewód wchodzi do budynku lub tuż przed chronionym urządzeniem. Przy kamerach na słupie i dachu stosuje się dwa ograniczniki, jeden przy kamerze, drugi przy switchu. Sam montaż złączy na skrętce opisujemy w poradniku o tym, jak zarobić wtyk RJ45 na skrętce, bo źle zaciśnięty wtyk przy ograniczniku daje identyczne objawy jak uszkodzony port.

Skrętka ekranowana FTP i uziemienie

Rodzaj przewodu ma bezpośredni wpływ na ilość zakłóceń i energii, jaka trafia do elektroniki. Skrętka nieekranowana UTP jest tańsza i w środku budynku wystarcza. Na zewnątrz, zwłaszcza przy długich odcinkach w ziemi albo wzdłuż przewodów energetycznych, lepiej sprawdza się skrętka ekranowana FTP. Szczegółowe porównanie kategorii i odmian żelowanych znajdziesz w artykule o tym, jaką skrętkę do kamer IP wybrać na zewnątrz, a gotowe przewody w kategorii skrętka.

Ekran działa jednak tylko wtedy, gdy jest uziemiony. Najczęstsze błędy przy uziemieniu monitoringu:

1. Brak połączenia ekranu z ziemią: ekran wisi w powietrzu i zamiast chronić, zbiera zakłócenia.
2. Długi, zwinięty przewód uziemiający: każdy dodatkowy metr i każda pętla zwiększają opór dla szybkiego impulsu. Przewód od ogranicznika do szyny uziemiającej powinien być możliwie krótki i poprowadzony prosto.
3. Za cienki przewód: do połączeń ochronnych stosuje się przewód miedziany o przekroju co najmniej 4 mm², a nie żyłę wyciągniętą z resztki skrętki.
4. Kilka niezależnych uziemień bez połączenia: gdy kamera na słupie ma własną szpilkę, a dom własny uziom, między nimi podczas burzy pojawia się różnica potencjałów. Uziomy łączy się przewodem wyrównawczym.
5. Podpinanie do rury wodnej lub gazowej: instalacje z tworzyw nie przewodzą, a gazowej nie wolno używać jako uziemienia.

Uziemienie i połączenia wyrównawcze wykonuje elektryk z uprawnieniami.

Ochrona zasilania 12 V i rejestratora

Kamery analogowe i część kamer IP zasila się napięciem 12 V z zasilacza buforowego albo modułów zasilających. Przewód zasilający biegnie zwykle równolegle ze skrętką lub przewodem koncentrycznym, więc przyjmuje dokładnie ten sam impuls. Warto tu pamiętać o trzech punktach ochrony:

• Rozdzielnica: ogranicznik przepięć w rozdzielnicy domowej (układ typu 1+2 lub 2) chroni całą instalację 230 V, w tym zasilacz rejestratora i switch.
• Gniazdo przy szafce RACK: listwa z ochroną przeciwprzepięciową jako ostatni stopień, tuż przy urządzeniach.
• Linia 12 V do kamer zewnętrznych: ogranicznik niskonapięciowy przy wejściu przewodu do budynku, jeśli zasilacz stoi w środku, a kamery wiszą na zewnątrz.

Pełne zestawienie sposobów zasilania kamer, od 12 V przez PoE po bufor akumulatorowy, znajdziesz w poradniku o zasilaniu kamer 12 V i PoE.

UPS to nie ochrona przeciwprzepięciowa

Bardzo częste przekonanie brzmi: mam UPS, więc jestem chroniony. To tylko częściowa prawda. Zasilacz awaryjny podtrzymuje zasilanie podczas zaniku napięcia i w wielu modelach filtruje drobne skoki w sieci 230 V. Nie chroni jednak przed impulsem, który przychodzi przewodem sygnałowym od kamery.

Wniosek: UPS i ograniczniki się uzupełniają. Zasilacz awaryjny dla rejestratora i switcha PoE wybierzesz w kategorii zasilacze awaryjne UPS, ale linia od kamer na zewnątrz nadal potrzebuje własnej ochrony.

Kamery na słupach, bramach i budynkach gospodarczych

To najtrudniejszy przypadek, bo przewód łączy dwa punkty o różnym potencjale ziemi. Praktyczna lista kontrolna przy takim montażu:

• skrętka zewnętrzna, żelowana przy układaniu bezpośrednio w gruncie, najlepiej w rurze osłonowej;

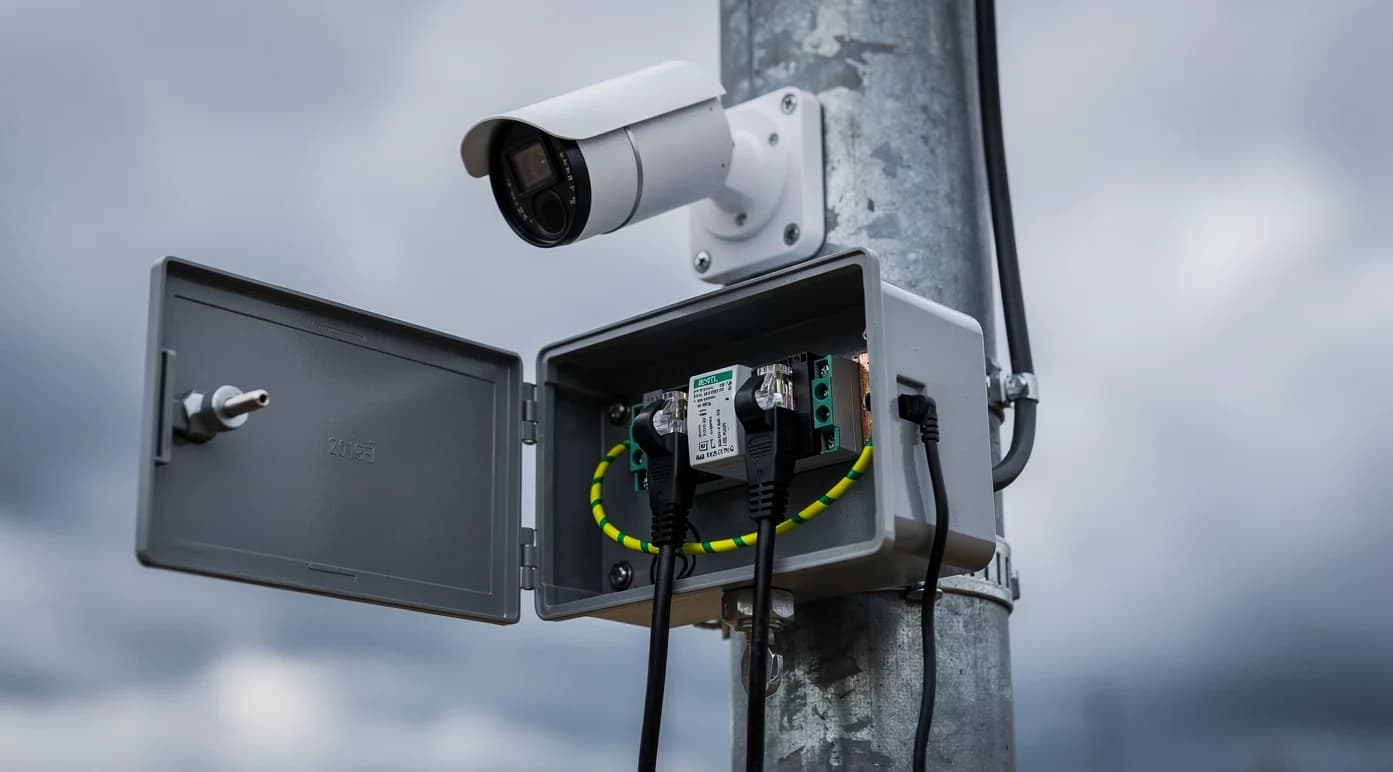

• ogranicznik PoE w hermetycznej puszce przy słupie, z krótkim przewodem do lokalnego uziomu;
• drugi ogranicznik przy switchu w budynku, podłączony do szyny uziemiającej;
• połączenie wyrównawcze między uziomem słupa a uziomem budynku, wykonane przez elektryka;
• metalowy słup i uchwyt kamery połączone z uziemieniem, a nie odizolowane;
• przy odcinkach dłuższych niż limit skrętki rozważenie światłowodu, który w ogóle nie przewodzi prądu między budynkami.

Konwertery światłowodowe po obu stronach przerywają galwaniczne połączenie budynków, więc przepięcie z budynku gospodarczego nie przejdzie do domu.

Co na to ubezpieczyciel

Uszkodzenie rejestratora i kamer po burzy można często pokryć z polisy mieszkaniowej, ale warunki bywają różne. Przed sezonem burzowym sprawdź w swojej umowie trzy rzeczy:

1. Czy przepięcie jest objęte ochroną: w wielu polisach jest to ryzyko dodatkowe, a nie podstawowe, i trzeba je wykupić osobno.
2. Limit dla przepięć: często jest niższy niż suma ubezpieczenia mienia i może nie pokryć kompletnego systemu.
3. Czy kamery zewnętrzne są mieniem ubezpieczonym: urządzenia zamontowane na zewnątrz budynku, na ogrodzeniu lub słupie bywają traktowane inaczej niż wyposażenie domu.

Przy zgłoszeniu szkody przydaje się dokumentacja: zdjęcia montażu, faktury, potwierdzenie, że ograniczniki i uziemienie były wykonane. Zachowaj też uszkodzone urządzenia do oględzin, zamiast od razu je wyrzucać.

Lista zakupów: minimalny zestaw ochronny

Dla typowego domu z czterema kamerami IP na elewacji i jedną na budynku gospodarczym rozsądny zestaw wygląda tak:

• ogranicznik przepięć w rozdzielnicy domowej (do montażu przez elektryka);
• listwa przeciwprzepięciowa przy rejestratorze i switchu;
• UPS dla rejestratora i switcha PoE, dobrany do sumy mocy;
• ogranicznik LAN/PoE przy switchu dla każdej kamery na zewnątrz, w szczególności dla tej na budynku gospodarczym;
• drugi ogranicznik PoE przy kamerze odległej, w hermetycznej puszce;
• skrętka zewnętrzna ekranowana FTP oraz przewód miedziany do uziemienia.

Koszt ochrony to zwykle ułamek wartości rejestratora z dyskiem. Kompletując osprzęt, sprawdź też switche PoE do monitoringu z zapasem portów na rozbudowę.
