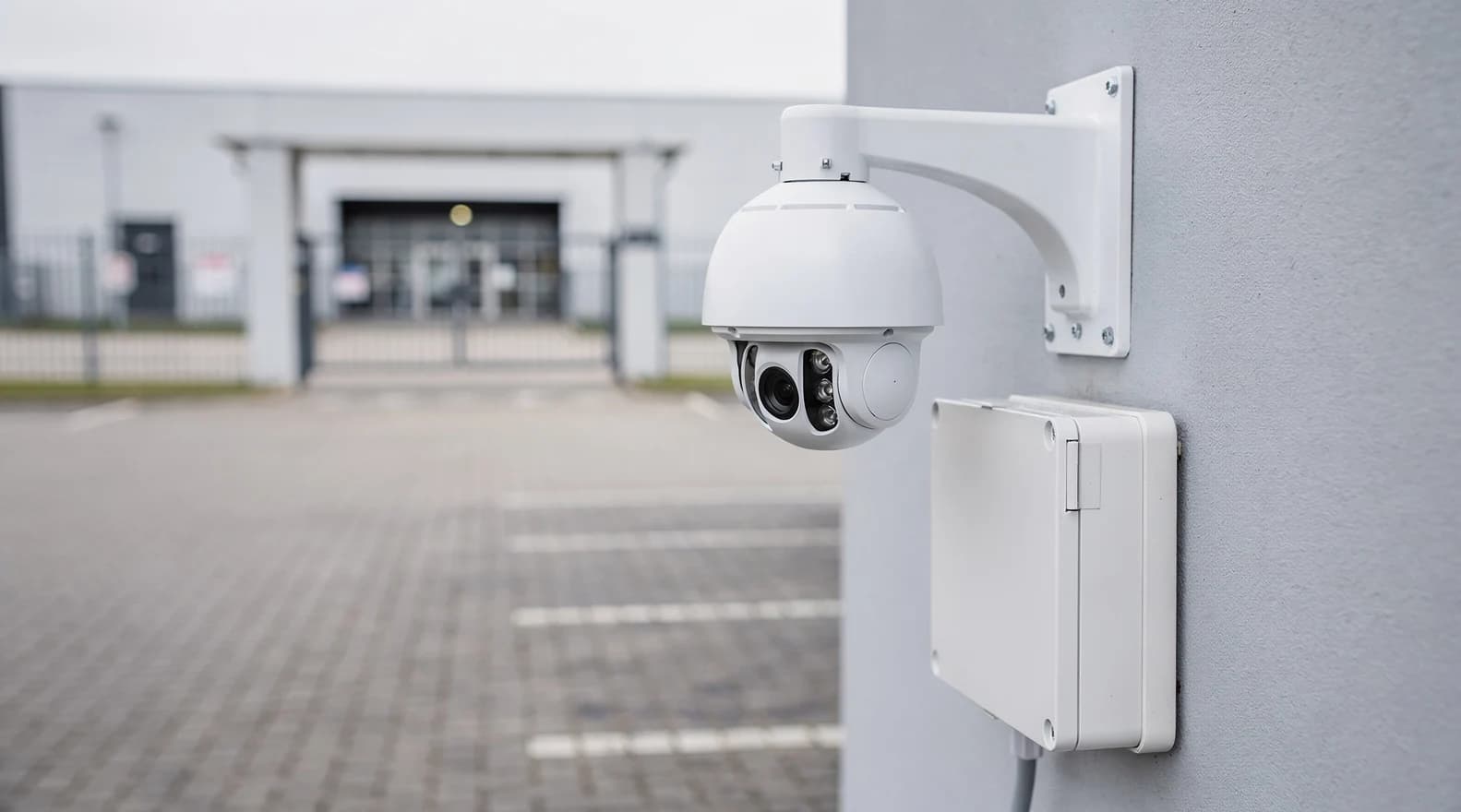

Kamera obrotowa PTZ: kiedy ma sens i jaką wybrać

Kamera obrotowa PTZ (pan, tilt, zoom) obraca się w poziomie, pochyla w pionie i przybliża obraz obiektywem. Ma sens tam, gdzie jeden operator albo automatyka musi z bliska sprawdzić odległy punkt: wjazd na plac, parking, rozległą posesję, halę. Nie zastąpi natomiast kamer stałych, bo w chwili, gdy patrzy w jedną stronę, cała reszta sceny pozostaje bez nagrania. Dobry wybór zaczyna się więc od pytania, co ma być widoczne zawsze, a co tylko na żądanie.

W tym poradniku porównujemy PTZ z zestawem kamer stałych, wyliczamy realny zasięg identyfikacji dla różnych krotności zoomu, rozpisujemy zasilanie (PoE, PoE+, 802.3bt, 12 V 2 A), patrol i auto-tracking, martwe pole oraz montaż na uchwycie z puszką. Gotowe modele obrotowe, od domowych kamer PT po zewnętrzne kamery z zoomem, znajdziesz w kategorii kamery WiFi IP LTE.

W skrócie:

• PTZ uzupełnia, a nie zastępuje kamery stałe: na każdą kamerę obrotową planuj co najmniej jedną stałą, która widzi cały obszar.
• Liczy się zoom optyczny: zoom cyfrowy tylko powiększa piksele, więc nie zwiększa zasięgu identyfikacji ani o metr.
• Zasilanie dobieraj do karty katalogowej: mini PTZ wystarczy PoE (802.3af), kamera z zoomem 25x i grzałką potrzebuje PoE+ albo 802.3bt.
• Patrol widzi każdy punkt tylko przez ułamek czasu: przy 6 presetach po 10 s każdy punkt jest obserwowany przez około 14% cyklu.
• Montaż musi być sztywny: przy zoomie 25x drgania uchwytu o 1 mm zamieniają się w obraz, którego nie da się odczytać.

Kiedy kamera obrotowa ma sens i jak ją dobrze wybrać

Kamera obrotowa opłaca się w trzech sytuacjach. Pierwsza: obszar jest duży, a interesujące zdarzenia pojawiają się w zmiennych miejscach (plac składowy, parking firmowy, ogród o powierzchni kilkudziesięciu arów). Druga: ktoś aktywnie ogląda podgląd i chce przybliżyć szczegół, na przykład tablicę rejestracyjną pojazdu przy bramie oddalonej o 60 m. Trzecia: potrzebujesz automatycznego śledzenia osoby, która wchodzi na teren poza godzinami pracy.

Kamera obrotowa nie ma sensu, gdy chodzi o stały, wąski punkt (drzwi wejściowe, kasa, furtka) albo gdy nikt nie ogląda obrazu na żywo, a nagrania przegląda się dopiero po zdarzeniu. Wtedy kamera stała o dobranej ogniskowej da lepszy materiał za mniejsze pieniądze, bo zawsze patrzy tam, gdzie trzeba.

Kamera PT bez zoomu a prawdziwa PTZ

Na rynku pod hasłem „kamera obrotowa” działają dwie różne klasy urządzeń. Kamery PT (pan, tilt) do domu i mieszkania obracają się, ale mają stały obiektyw o ogniskowej około 3,6 do 4 mm; przybliżenie w aplikacji to wyłącznie zoom cyfrowy. Prawdziwa kamera PTZ ma obiektyw zmiennoogniskowy z silnikiem, więc przy zbliżeniu rośnie liczba pikseli przypadających na metr sceny. Przed zakupem sprawdź w specyfikacji zapis typu „zoom optyczny 4x” albo zakres ogniskowej, na przykład 2,8 do 12 mm. Sam napis „zoom 8x” bez słowa „optyczny” zwykle oznacza zoom cyfrowy.

Kamery dwuobiektywowe jako kompromis

Coraz popularniejsze są kamery z dwoma obiektywami w jednej obudowie: stały szerokokątny pokazuje cały obszar przez cały czas, a drugi, obrotowy, śledzi obiekt albo przybliża wybrany fragment. Taki układ rozwiązuje główną wadę PTZ, czyli martwe pole podczas zbliżenia, i wymaga jednego przewodu oraz jednego punktu montażu. Rejestrator widzi go zwykle jako dwa kanały, co trzeba uwzględnić przy liczeniu wolnych wejść w NVR.

PTZ czy kilka kamer stałych: porównanie pokrycia i kosztów

Najczęstsza decyzja przy projektowaniu monitoringu brzmi: jedna kamera obrotowa czy trzy, cztery kamery stałe w tym samym budżecie. Odpowiedź zależy od tego, czy ważniejsza jest ciągłość nagrania, czy możliwość przybliżenia szczegółu na żądanie.

Wniosek dla większości domów i małych firm: najpierw zaplanuj kamery stałe, które pokrywają wszystkie wejścia i ciągi komunikacyjne, a kamerę obrotową dodaj jako uzupełnienie dla dużego, otwartego obszaru. W obiektach z ochroną fizyczną lub centrum monitoringu proporcja może się odwrócić, bo operator aktywnie steruje PTZ.

Ile kamer stałych zastępuje jedna PTZ

Uczciwa odpowiedź: żadnej w sensie nagrania, ale zastępuje kilka w sensie obserwacji na żywo. Jeśli przez 90% doby nikt nie patrzy na podgląd, kamera obrotowa w trybie patrolu nagra mniej użytecznego materiału niż dwie stałe kamery szerokokątne. Jeśli operator pracuje na zmiany, jedna PTZ pozwala mu sprawdzić każdy narożnik terenu bez wychodzenia z dyżurki.

Zoom optyczny w kamerze obrotowej: jak wybrać krotność obiektywu

Krotność zoomu to stosunek najdłuższej ogniskowej do najkrótszej. Obiektyw 4,8 do 120 mm daje zoom 25x. O tym, czy rozpoznasz twarz albo tablicę, decyduje jednak gęstość pikseli na metr szerokości kadru. Norma PN-EN 62676-4 opisuje to jako model DORI: wykrycie wymaga 25 px/m, obserwacja 62,5 px/m, rozpoznanie 125 px/m, a identyfikacja osoby 250 px/m. Szczegółowe porównanie obu typów przybliżenia opisaliśmy w artykule zoom optyczny czy cyfrowy w monitoringu.

Tabela pokazuje teoretyczny zasięg identyfikacji (250 px/m) dla kamery 4 MP o szerokości obrazu 2560 px i matrycy 1/2,8 cala. To wartości wyliczone z geometrii obiektywu; w praktyce przyjmij od 50 do 70% tej odległości, bo ostrość ograniczają powietrze, deszcz, kompresja i oświetlenie.

Prosty sposób na dobór krotności: zmierz odległość od miejsca montażu do najdalszego punktu, który chcesz identyfikować (brama, wjazd, granica działki), pomnóż przez 1,5 jako zapas na warunki atmosferyczne i wybierz najniższą klasę, której zasięg tę wartość przekracza. Dla posesji o długości 40 m wystarczy zoom 12x, a 25x i 30x mają sens dopiero na placach, parkingach i terenach przemysłowych.

Rozdzielczość czy zoom: co daje większy zasięg

Podwojenie rozdzielczości poziomej (z 2560 do 3840 px przy 8 MP) zwiększa zasięg identyfikacji o 50%. Zoom 4x zwiększa go czterokrotnie. Dlatego przy dalekich punktach optyka wygrywa z megapikselami, a w kamerach PTZ rozsądnym standardem jest od 2 do 4 MP: wyższa rozdzielczość przy długiej ogniskowej oznacza mniejsze piksele, słabszą czułość w nocy i większy bitrate.

Doświetlenie IR musi sięgać tak daleko jak zoom

Zoom 25x w dzień nie pomoże w nocy, jeśli promiennik podczerwieni świeci na 50 m. Sprawdź w specyfikacji zasięg IR i to, czy promienniki zmieniają kąt świecenia razem z zoomem (tzw. smart IR lub IR adaptacyjne). Bez tej funkcji przy szerokim kadrze bliskie obiekty są prześwietlone, a przy zbliżeniu dalekie są za ciemne.

Auto-tracking i patrol: jak PTZ śledzi obiekty

Kamera obrotowa ma trzy tryby pracy bez operatora. Presety to zapisane pozycje (kierunek, pochylenie, zoom), do których kamera wraca jednym poleceniem. Patrol (tour) to sekwencja presetów z czasem postoju w każdym punkcie. Auto-tracking to automatyczne śledzenie obiektu wykrytego przez analizę obrazu: kamera obraca się i przybliża tak, żeby osoba lub pojazd pozostawała w kadrze.

Patrol wygląda atrakcyjnie, ale warto policzyć, ile czasu kamera faktycznie patrzy na każdy punkt. Przejazd między presetami zajmuje w kamerach domowych od 2 do 5 s, w szybkich kopułach poniżej 1 s.

Przy 8 presetach osoba, która przejdzie przez furtkę w 6 s, ma około 90% szans, że kamera w tym momencie patrzy gdzie indziej. Dlatego patrol nadaje się do obchodu wizualnego poza godzinami pracy, a nie do ochrony wejść.

Jak skonfigurować auto-tracking bez fałszywych pościgów

Śledzenie uruchamiaj wyłącznie od detekcji człowieka lub pojazdu, nie od zwykłej detekcji ruchu pikseli: inaczej kamera będzie gonić gałęzie, cienie i koty. Wyznacz strefę wyzwalania (na przykład pas przy ogrodzeniu), ustaw minimalny rozmiar obiektu i czas powrotu do presetu bazowego na od 10 do 30 s po utracie celu. Jeśli kamera reaguje na przypadkowe obiekty, kroki konfiguracji stref i czułości opisaliśmy w poradniku kamera śledzi przypadkowe obiekty, jak ją ustawić.

Prędkość obrotu ma znaczenie przy śledzeniu

Kamery PT do mieszkań obracają się zwykle z prędkością kilkudziesięciu stopni na sekundę, co wystarcza dla idącej osoby w odległości kilku metrów. Do śledzenia samochodu na parkingu potrzebna jest szybka kopuła (speed dome), która przy przejazdach do presetów osiąga kilkaset stopni na sekundę. Sprawdź też zakres obrotu: 355 stopni oznacza martwy klin za kamerą, a obrót ciągły 360 stopni (z pierścieniem ślizgowym) pozwala śledzić obiekt bez cofania głowicy.

Martwe pole przy śledzeniu: czego kamera PTZ nie zobaczy

Każde zbliżenie zawęża kadr. Przy zoomie 25x kamera widzi wycinek o kącie około 3 stopni, czyli mniej niż 1% pełnego obrotu. W tym czasie wszystko, co dzieje się poza kadrem, nie jest nagrywane. To nie jest wada konkretnego modelu, tylko fizyka obiektywu.

Typowy scenariusz włamania wygląda tak: pierwsza osoba przechodzi przez ogrodzenie, kamera ją śledzi i przybliża, a druga w tym czasie wchodzi z drugiej strony budynku. Nagranie pokaże świetne zbliżenie pierwszej osoby i ani jednej klatki drugiej. Dlatego w projektach zawodowych kamera obrotowa zawsze ma „opiekuna”: stałą kamerę szerokokątną, która nagrywa cały obszar.

Trzy sposoby na zamknięcie martwego pola

• Kamera stała szerokokątna obok PTZ, skierowana na ten sam obszar, nagrywa w trybie ciągłym; PTZ dostarcza szczegóły.
• Kamera dwuobiektywowa łączy szeroki kadr i obrotowy zoom w jednej obudowie.
• Automatyczny powrót do presetu bazowego z szerokim kadrem po każdym śledzeniu i po każdym ręcznym sterowaniu operatora.

Błąd do uniknięcia: PTZ zostawiona w pozycji operatora

Częsty problem w małych firmach: ktoś przybliżył obraz na parking, żeby sprawdzić dostawę, i zostawił kamerę w tej pozycji na tydzień. Ustaw w menu funkcję powrotu (park action, home position) po od 1 do 5 minut bezczynności. To jedna opcja, która decyduje o tym, czy nagranie z nocy będzie użyteczne.

Jak wybrać zasilanie kamery obrotowej: PoE+, 802.3bt czy 12 V

Silniki, zoom, promienniki IR i grzałka sprawiają, że kamera obrotowa pobiera od kilku do kilkunastu razy więcej mocy niż stała. Zawsze sprawdzaj w karcie katalogowej wartość maksymalną (z IR i grzałką w zimie), a nie typową. Szczegółowe zasady liczenia budżetu mocy dla całego monitoringu znajdziesz w poradniku o zasilaniu kamer 12 V i PoE.

Switch PoE dla kamery obrotowej: budżet mocy z zapasem

Budżet mocy switcha licz jako sumę maksymalnych poborów wszystkich kamer plus od 20 do 30% zapasu. Przykład: kamera obrotowa 25 W i cztery stałe po 6 W to 49 W, więc switch powinien mieć budżet co najmniej 60 W, a port dla PTZ musi obsługiwać 802.3at. Standard 802.3bt wymaga przewodu z czterema parami żył (wszystkie 8 przewodów skrętki), a porty bt są oznaczone w specyfikacji osobno. Odpowiednie urządzenia znajdziesz w kategorii switche PoE; przy samej kamerze możesz też użyć injectora PoE+ zasilanego z UPS.

Kiedy 12 V 2 A jeszcze wystarczy

Zasilanie 12 V DC sprawdza się dla domowych kamer PT i mini PTZ, które pobierają do około 12 W, pod warunkiem że przewód zasilający jest krótki. Przy długości powyżej 10 do 15 m na cienkim przewodzie spadek napięcia może sprawić, że kamera restartuje się przy włączeniu IR albo przy obrocie, bo silniki chwilowo pobierają więcej prądu. Objaw: kamera działa w dzień, a w nocy gubi połączenie. Rozwiązania: grubszy przewód, zasilacz bliżej kamery albo przejście na PoE, które przesyła od 44 do 57 V i jest odporne na spadki na długości do 100 m.

Montaż kamery obrotowej: jaki uchwyt i puszkę wybrać

Zewnętrzna kamera PTZ waży zwykle od 2 do 8 kg i ma wysoko położony środek ciężkości, a przy zbliżeniu 25x każdy milimetr drgań uchwytu daje na obrazie przesunięcie o kilkadziesiąt centymetrów w odległości 100 m. Montaż musi więc być sztywniejszy niż dla kamery stałej. Kamery mini PTZ i PT montuje się bezpośrednio na ścianie lub suficie, większe kopuły na uchwycie ściennym (wysięgniku), narożnym lub słupowym.

Uchwyt dobierz do masy kamery z zapasem i do typu podłoża: na murze stosuj kotwy chemiczne lub stalowe zamiast kołków rozporowych, a na elewacji z ociepleniem dystanse przechodzące do warstwy nośnej. Dodatkowe akcesoria montażowe do urządzeń sieciowych znajdziesz w kategorii uchwyty.

Puszka montażowa chroni złącza przed wodą

Kamera obrotowa ma zwykle wiązkę przewodów (RJ45, zasilanie, czasem alarm i audio), której nie wolno zostawić na zewnątrz w taśmie izolacyjnej. Hermetyczna puszka pod uchwytem mieści złącza, nadmiar przewodu i ewentualny ogranicznik przepięć. To najczęstsze miejsce awarii PTZ na zewnątrz: woda kapiąca po kablu do złącza RJ45 powoduje korozję w ciągu jednego sezonu. Dobór i montaż puszki opisaliśmy w artykule puszka montażowa do kamery.

Wysokość montażu kamery PTZ i kąt patrzenia

Typowa wysokość to od 3 do 6 m. Wyżej kamera widzi więcej terenu i jest trudniejsza do zniszczenia, ale przy identyfikacji osób kąt patrzenia w dół nie powinien przekraczać około 30 stopni, bo z góry widać czubek głowy, a nie twarz. Kamera obrotowa ma tu przewagę: przy dalekim zbliżeniu kąt jest płaski, więc wysoki montaż mniej przeszkadza niż przy kamerze stałej. Klasa szczelności powinna wynosić co najmniej IP66, a w miejscach dostępnych z ziemi warto mieć odporność na uderzenia IK10.

Najczęstsze błędy przy konfiguracji patrolu i presetów PTZ

• Patrol 24 h na dobę: silniki i przekładnie pracują bez przerwy i zużywają się szybciej; ogranicz patrol do nocy lub godzin bez operatora.
• Brak presetu bazowego: po śledzeniu kamera zostaje skierowana w przypadkowe miejsce.
• Presety ustawione w dzień, bez sprawdzenia w nocy: przy zbliżeniu IR może nie doświetlać punktu, a ostrość dla podczerwieni bywa inna niż w świetle dziennym.
• Zbyt krótki postój w presecie: poniżej 5 s autofokus nie zdąży ustawić ostrości i nagrania są rozmyte.
• Brak strefy prywatności: kamera obrotowa łatwo „zagląda” w okna sąsiadów; maski prywatności w PTZ muszą podążać za obrotem i zoomem, co trzeba sprawdzić w specyfikacji.
• Nagrywanie tylko z detekcji ruchu: obracająca się kamera sama generuje „ruch” w obrazie, więc w czasie patrolu zwykła detekcja pikseli nie działa; nagrywaj ciągle albo z analizy obiektów.

Pamiętaj też o przepływności: podczas obrotu i zmiany zoomu cała scena się zmienia, więc w trybie VBR bitrate chwilowo rośnie nawet kilkukrotnie. Przy liczeniu pojemności dysku dla kamery w patrolu przyjmuj wartości bliższe maksymalnym niż średnim.

Którą kamerę obrotową wybrać do domu, firmy i na budowę

Poniższe zestawienie łączy wcześniejsze kryteria w gotowe profile. Traktuj je jako punkt wyjścia; ostateczny wybór zależy od odległości do najdalszego punktu i od tego, czy ktoś ogląda podgląd na żywo.

Kamera obrotowa do domu

W domu jednorodzinnym kamera obrotowa najlepiej sprawdza się w ogrodzie lub nad podjazdem, gdzie jedno urządzenie zastępuje obserwację kilku stref. Wybierz model z detekcją człowieka i pojazdu, automatycznym powrotem do presetu i obsługą ONVIF, jeśli planujesz rejestrator. Wejścia do budynku obsłuż osobnymi kamerami stałymi.

Kamera obrotowa do firmy i na plac budowy

W firmie kluczowa jest integracja z rejestratorem NVR i sterowanie z poziomu jednego programu. Na placu budowy liczy się zasięg zoomu, odporność na pył i wibracje oraz zasilanie: tam, gdzie nie ma sieci, sprawdzają się kamery z modemem LTE zasilane z zestawu solarnego lub z tymczasowej rozdzielnicy budowlanej.

Lista zakupów do monitoringu z kamerą obrotową PTZ

• Kamera obrotowa dobrana do odległości (zasięg identyfikacji z tabeli razy 0,5 do 0,7).
• Co najmniej jedna kamera stała szerokokątna na ten sam obszar.
• Switch PoE z portem 802.3at lub 802.3bt i budżetem mocy z zapasem od 20 do 30%, albo injector PoE+.
• Skrętka zewnętrzna Cat 5e lub Cat 6 (żelowana lub w osłonie UV), do 100 m od switcha.
• Uchwyt ścienny, narożny lub słupowy o nośności z zapasem oraz hermetyczna puszka montażowa.
• Ogranicznik przepięć LAN przy kamerze zewnętrznej na wysokim maszcie.
• Rejestrator NVR z wolnym kanałem (dwa kanały dla kamery dwuobiektywowej) i dysk dobrany do zapisu ciągłego.
• UPS dla switcha i rejestratora, liczony z maksymalnym poborem kamery obrotowej.

Podsumowanie: jaką kamerę obrotową wybrać i kiedy ma sens

Kamera obrotowa jest narzędziem do obserwacji szczegółu na żądanie, a nie do ciągłego nagrywania całego terenu. Wybieraj ją wtedy, gdy obszar jest duży, a najdalszy ważny punkt leży dalej niż 20 do 30 m. Krotność zoomu dobierz z odległości i normy DORI, zasilanie z maksymalnego poboru w zimie, a montaż wykonaj na sztywnym uchwycie z puszką. Zawsze dodaj kamerę stałą, która nagrywa to, czego PTZ w danej chwili nie widzi.

Kamery obrotowe do domu, na działkę i do firmy, w tym modele WiFi i LTE, znajdziesz w kategorii kamery WiFi IP LTE, a zasilanie PoE zapewnią switche sieciowe PoE.
