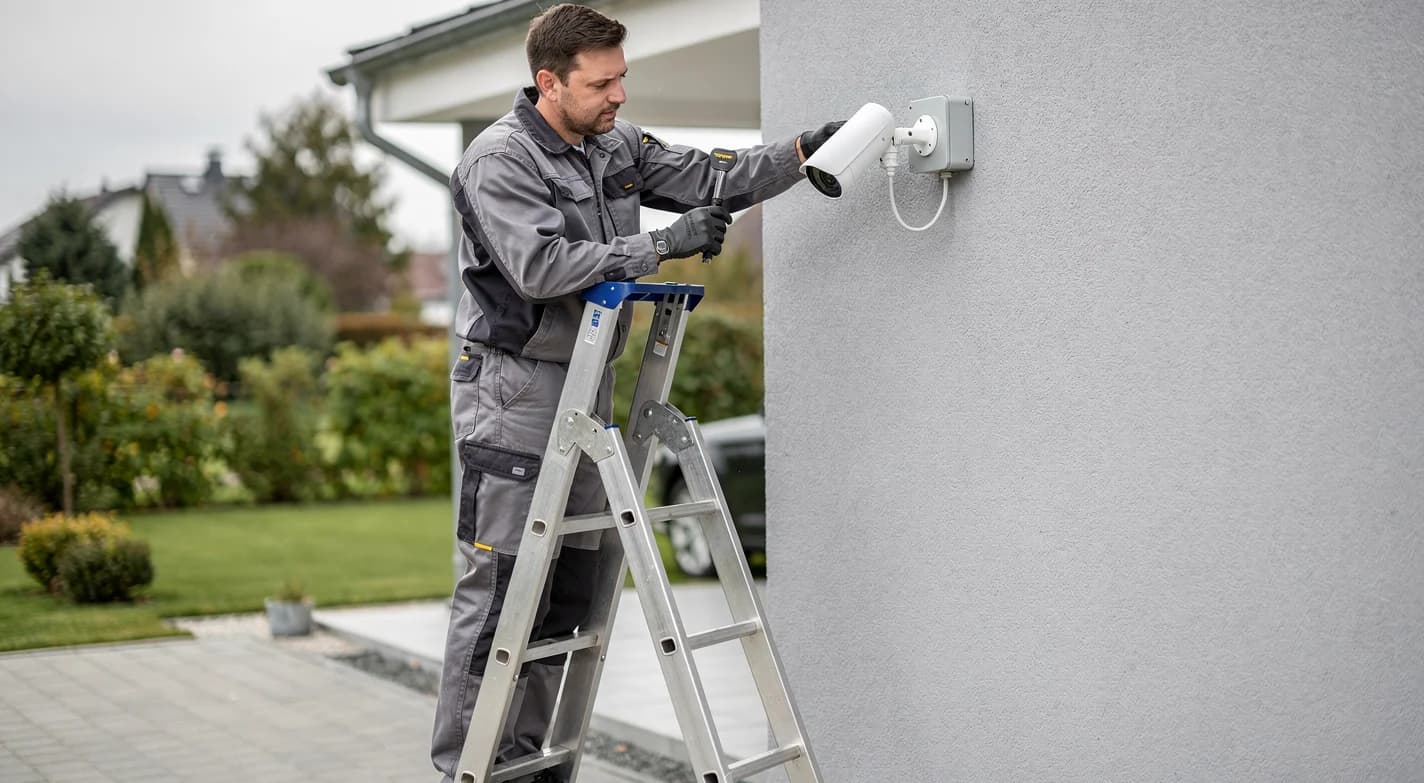

Gdzie i na jakiej wysokości zamontować kamery wokół domu: mapa 6 punktów

Kamera powieszona w złym miejscu nagrywa wszystko poza tym, co ważne: czubek głowy zamiast twarzy, oślepiające słońce zamiast podjazdu, odbicie własnej podczerwieni zamiast furtki. Dobra wiadomość jest taka, że wokół typowego domu jednorodzinnego powtarza się sześć tych samych punktów montażu, a dla każdego z nich da się z góry ustalić wysokość, kąt i ogniskową. Ten tekst to mapa tych sześciu punktów, z liczbami, których możesz użyć jeszcze przed wierceniem pierwszego otworu.

Zasady są wspólne dla kamer przewodowych PoE, bezprzewodowych i tych na kartę SIM. Jeśli dopiero wybierasz sprzęt, przejrzyj kategorię kamery WiFi, IP i LTE z tą mapą w ręku: najpierw ustalasz punkty i odległości, dopiero potem typ obiektywu i obudowy. Odwrotna kolejność kończy się zwrotem sprzętu albo dokupowaniem drugiej kamery do tego samego narożnika.

W skrócie

• Typowy dom potrzebuje od 4 do 6 kamer: brama lub furtka, wejście, garaż i podjazd, taras, ogród od tyłu oraz jedna lub dwie ślepe strefy.
• Standardowa wysokość montażu to od 2,5 do 3 m nad gruntem. Niżej kamerę łatwo zasłonić lub zerwać, wyżej przestaje widzieć twarze.
• Kamera ma patrzeć z góry pod kątem od 15 do 30 stopni, nie pionowo w dół.
• Ogniskowa wynika z odległości: 2,8 mm do 8 m, 4 mm do 12 m, 6 mm i więcej powyżej 15 m.
• Nie montuj kamery pod słońce, za szybą ani tuż przy ścianie, która odbija podczerwień.
• Kamera może obejmować wyłącznie twoją posesję; fragment drogi czy działki sąsiada zasłaniasz maską prywatności.

Mapa 6 punktów wokół domu

Wyobraź sobie dom z lotu ptaka. Od ulicy jest brama wjazdowa i furtka, za nimi podjazd prowadzący do garażu, z boku lub od frontu drzwi wejściowe. Z tyłu taras i ogród, a gdzieś między nimi narożnik, którego nie widać z żadnego okna. Każdy z tych obszarów ma inne zadanie: przy furtce chcesz rozpoznać człowieka, na podjeździe samochód, w ogrodzie wystarczy wykryć ruch i zobaczyć sylwetkę.

Poniższa tabela zbiera wszystkie sześć punktów. Traktuj ją jako punkt wyjścia do własnego szkicu: narysuj obrys działki na kartce w kratkę, zaznacz punkty i odmierz odległości krokami. Dziesięć minut z miarką oszczędza później wiercenia drugiego otworu.

Punkt 1: brama wjazdowa i furtka

To najważniejsza kamera w całym systemie, bo przez bramę wchodzi każdy: kurier, gość i ktoś, kogo wolałbyś nie widzieć. Zadaniem tej kamery jest identyfikacja, a nie tylko wykrycie. Oznacza to, że twarz osoby stojącej przy furtce powinna zajmować na nagraniu wyraźny fragment kadru, a nie kilka pikseli w rogu.

Najlepsze miejsce to elewacja domu lub słupek ogrodzenia naprzeciwko furtki, nie nad nią. Kamera powieszona bezpośrednio nad furtką widzi głównie czubki głów i daszki czapek. Kamera ustawiona od 6 do 10 m dalej, patrząca lekko w dół, łapie twarz w momencie, gdy człowiek podchodzi i patrzy w stronę domu. Jeśli chcesz dodatkowo czytać tablice rejestracyjne przy bramie, ustaw kamerę tak, by auto wjeżdżało w kadr możliwie na wprost, a nie pod ostrym kątem z boku.

Punkt 2: drzwi wejściowe

Kamera przy drzwiach pracuje na bardzo krótkim dystansie, zwykle od 2 do 5 m. Tu wystarcza szeroki obiektyw 2,8 mm i niższy montaż, od 2,2 do 2,5 m. Celem jest twarz osoby stojącej przed drzwiami oraz próg, na którym kurier zostawia paczkę. Dobrym miejscem jest ściana obok drzwi, z kamerą skierowaną skośnie na wejście, albo podbitka daszku, jeśli jest dość nisko.

Częsty problem przy tym punkcie to pod światło: drzwi są w cieniu daszku, a za plecami odwiedzającego jasne niebo lub oświetlony podjazd. Jeśli wejście jest w takiej sytuacji, wybieraj kamerę z dobrze działającym WDR, czyli szerokim zakresem dynamiki. Bez tego twarz będzie czarną sylwetką na jasnym tle.

Punkt 3: garaż i podjazd

Kamera nad bramą garażową lub na narożniku domu pilnuje samochodu i osób, które się przy nim kręcą. Montaż od 2,7 do 3 m daje dobry przegląd całego podjazdu i utrudnia sięgnięcie do kamery ręką. Przy podjeździe dłuższym niż 10 m rozważ dwie kamery: szeroką nad garażem i węższą patrzącą od garażu w stronę bramy. Ta druga uzupełnia punkt 1 i pokazuje wjeżdżające auto z innej perspektywy.

Punkt 4: taras

Drzwi tarasowe i okna parteru od strony ogrodu to klasyczne miejsce wejścia przy włamaniu, bo od ulicy ich nie widać. Kamera powinna obejmować całą szerokość tarasu i drzwi tarasowe, najlepiej zamontowana w narożniku na wysokości od 2,5 do 2,8 m. Uwaga na zadaszenie tarasu: kamera pod pergolą lub markizą ma przed sobą krawędź dachu, która w podczerwieni świeci jak lampa i psuje obraz nocny.

Punkt 5: ogród i tył działki

Tutaj odległości są największe, nawet od 20 do 25 m do ogrodzenia. Zadaniem jest wykrycie ruchu i rozpoznanie sylwetki, a nie twarz z drugiego końca działki. Wyższy montaż, od 2,8 do 3,2 m, daje szerszy przegląd i mniejsze ryzyko, że krzewy zasłonią kadr. Ogniskowa od 4 do 6 mm zawęża pole widzenia, ale pozwala zobaczyć, co dzieje się przy ogrodzeniu. Sprawdź też zasięg podczerwieni: tania kamera z IR na 20 m w praktyce oświetla dobrze tylko połowę tego dystansu.

Punkt 6: ślepe strefy

Ściana szczytowa bez okien, wąskie przejście między domem a ogrodzeniem, miejsce na kosze na śmieci, wiata na drewno. Każdy dom ma jeden lub dwa takie zakamarki. Najprościej znaleźć je w nocy: obejdź dom z latarką i zanotuj miejsca, gdzie nie widać cię z żadnego okna ani z żadnej planowanej kamery. Tam wieszasz szóstą kamerę, często patrzącą wzdłuż ściany.

Wysokość od 2,5 do 3 m i dlaczego właśnie tyle

Zakres od 2,5 do 3 m to kompromis między trzema rzeczami, które ciągną w przeciwne strony: dostępnością dla złodzieja, kątem patrzenia na twarz i szerokością przeglądu. Każdy metr w górę daje lepszy widok ogólny, ale zabiera szczegóły.

Prosta zasada kontrolna: osoba o wzroście 190 cm z wyciągniętą ręką sięga mniej więcej do 2,4 m. Kamera zamontowana na 2,7 m wymaga już drabiny, krzesła lub podstawionego przedmiotu, a każda taka próba jest widoczna na nagraniu.

Kąt nachylenia: od 15 do 30 stopni

Wysokość to połowa ustawienia, druga połowa to pochylenie. Kamera powinna patrzeć w dół pod kątem od 15 do 30 stopni. Przy mniejszym kącie w kadrze jest za dużo nieba, które oszukuje automatykę ekspozycji i przyciemnia resztę obrazu. Przy większym kamera widzi głównie trawnik i czubki głów. Praktyczna wskazówka: górna krawędź kadru powinna przecinać obraz mniej więcej na wysokości dachów sąsiednich budynków albo nieco niżej, a niebo nie powinno zajmować więcej niż 10 procent kadru.

Kiedy wieszać wyżej

Są sytuacje, gdy montaż na 3,5 lub 4 m ma sens. Jeśli na posesji często zdarzają się akty wandalizmu, jeśli kamera ma pilnować dużego placu lub gdy jest to kamera przeglądowa uzupełniająca inną, niżej zawieszoną kamerę do identyfikacji. Taki duet, jedna kamera wysoko do przeglądu, druga nisko do twarzy, to w praktyce najlepszy sposób na długie podjazdy i duże działki.

Kąt i ogniskowa dla każdego punktu

Ogniskowa obiektywu decyduje o tym, jak szeroko kamera patrzy i jak daleko widzi szczegóły. Im krótsza, tym szerszy kadr i mniej szczegółów w oddali. Im dłuższa, tym węższy kadr, ale twarz z 15 m nadal jest twarzą. Dokładne zależności między ogniskową, kątem i odległością rozpisaliśmy w poradniku o tym, jak ogniskowa obiektywu wpływa na kąt widzenia i jakość monitoringu, a poniżej skrót dla sześciu punktów wokół domu.

Wartości są orientacyjne dla kamer 4 MP. Przy wyższej rozdzielczości odległość rozpoznania rośnie, przy 2 MP maleje mniej więcej o jedną trzecią. Zawsze lepiej wziąć kamerę o odrobinę węższym kadrze z lepszym szczegółem niż szerokokątną, która widzi cały świat, ale nikogo nie da się na niej rozpoznać.

Krzyżowanie pól widzenia

Dobrze zaprojektowany system ma kamery, które widzą się nawzajem lub przynajmniej przestrzeń pod sobą nawzajem. Kamera nad garażem powinna obejmować fragment ściany, na której wisi kamera wejściowa, i odwrotnie. Dzięki temu ktoś, kto próbuje zakleić lub przekręcić jedną kamerę, zostaje nagrany przez drugą. Przy sześciu punktach wystarczy to zaplanować na szkicu: od każdej kamery narysuj trójkąt pola widzenia i sprawdź, czy żadna kamera nie wisi w martwym polu wszystkich pozostałych.

Czego unikać przy montażu

Większość zwrotów kamer i reklamacji na zły obraz nie ma nic wspólnego z jakością sprzętu. To błędy ustawienia, które da się wychwycić jeszcze przed montażem. Pełną listę opisaliśmy w artykule o tym, jakie są najczęstsze błędy przy montażu kamer monitoringu, a tu cztery, które dotyczą wyboru miejsca.

• Kamera skierowana pod słońce. Kamera patrząca na wschód lub zachód przez dwie godziny dziennie widzi wyłącznie słońce. Przed montażem sprawdź, skąd wschodzi i zachodzi słońce w lecie i w zimie, bo te kierunki różnią się nawet o 70 stopni. Elewacja północna jest najbezpieczniejsza, południowa wymaga daszku przeciwsłonecznego.
• Kamera za szybą. Kamera w oknie wydaje się wygodnym rozwiązaniem, ale w nocy podczerwień odbija się od szyby i wraca prosto w obiektyw. Efekt to biały ekran albo odbicie wnętrza pokoju. Jeśli kamera musi być wewnątrz, wyłącz IR i zapewnij oświetlenie z zewnątrz, a obiektyw dociśnij do szyby.
• Kamera tuż przy ścianie lub rynnie. Promienniki IR oświetlają wszystko, co jest blisko. Jasna elewacja, rynna, parapet albo krawędź dachu w pierwszych 30 cm przed kamerą odbijają światło i powodują białą mgłę na nagraniu nocnym. Kamera powinna wystawać na uchwycie co najmniej od 10 do 15 cm od ściany i nie patrzeć wzdłuż niej pod bardzo ostrym kątem.
• Kamera pod lampą. Lampa nad kamerą przyciąga owady i pająki, które budują sieci na obiektywie, a w podczerwieni wyglądają jak duże obiekty i wyzwalają fałszywe alarmy. Lampę montuj obok kamery albo poniżej jej pola widzenia, nie nad obiektywem.

Lista kontrolna przed wierceniem

Zanim wywiercisz pierwszy otwór, sprawdź na miejscu pięć rzeczy. Najlepiej z telefonem połączonym z kamerą trzymaną w ręce na docelowej wysokości.

1. Czy twarz osoby stojącej w kluczowym miejscu zajmuje na podglądzie wyraźny fragment kadru?
2. Czy niebo nie zajmuje więcej niż 10 procent obrazu?
3. Czy w promieniu 30 cm przed obiektywem nie ma ściany, rynny ani parapetu?
4. Czy w kadrze nie ma okien sąsiada, cudzego podwórka ani chodnika poza twoją posesją?
5. Czy masz w tym miejscu dostęp do zasilania lub da się do niego poprowadzić przewód?

Puszki, uchwyty i prowadzenie kabla

Kamera wisi na uchwycie i z tego uchwytu wychodzą przewody. To, jak ten węzeł zostanie zrobiony, decyduje o tym, czy po pierwszej zimie kamera nadal będzie działać. Wtyczki zasilania i złącza RJ45 nie są wodoodporne. Jeśli zostaną luzem na elewacji, pierwszy deszcz z wiatrem zrobi swoje.

Rozwiązaniem jest puszka montażowa, czyli hermetyczna obudowa przykręcana do ściany, w której chowa się wszystkie złącza. Kamera montowana jest na pokrywie puszki, a przewody wchodzą do niej od tyłu, prosto ze ściany. Do kamer kopułkowych i tubowych pasują różne puszki, a do montażu na narożniku, słupie czy pod podbitką służą osobne uchwyty do kamer. Przegląd typów i parametrów znajdziesz w tekście o tym, jakie są uchwyty do kamer monitoringu i do czego służą.

Montaż w ociepleniu

Dom ocieplony styropianem lub wełną to osobny problem. Kamera przykręcona zwykłymi kołkami do 15 cm izolacji będzie się chwiać, a przy silnym wietrze obraz zacznie drgać i wyzwalać detekcję ruchu. Potrzebne są kołki do montażu w ociepleniu, sięgające muru, albo dystanse montażowe osadzone przed ociepleniem. Przy nowym domu warto zaplanować to na etapie budowy: w miejscach przyszłych kamer zostawić twardy podkład pod uchwyt i rurkę na przewód.

Prowadzenie kabla

• Kabel wchodzi do ściany od dołu. Otwór w elewacji wierć lekko w górę, od zewnątrz do środka, żeby woda nie wpływała do muru.
• Pętla kapilarna. Przed wejściem do puszki zrób na przewodzie pętlę skierowaną w dół. Woda spływająca po kablu skapnie z najniższego punktu, zamiast wpłynąć do złącza.
• Kabel zewnętrzny. Na odcinkach po elewacji używaj skrętki zewnętrznej odpornej na UV, w peszlu lub korytku. Zwykła skrętka wewnętrzna po dwóch latach na słońcu pęka.
• Długość odcinka PoE. Maksymalnie 100 m od switcha lub rejestratora do kamery. Przy dłuższych trasach potrzebny jest przedłużacz PoE lub dodatkowy switch.
• Zapas. Zostaw w puszce od 20 do 30 cm luzu, który pozwoli zdjąć kamerę bez odłączania przewodów.

Kamera bez kabla

Jeśli w danym punkcie nie da się poprowadzić przewodu, zostają kamery WiFi z zasilaczem, kamery akumulatorowe z panelem słonecznym albo kamery LTE na kartę SIM. Zasady wysokości i kąta są te same. Dodatkowym kryterium jest zasięg sygnału: przed montażem kamery WiFi sprawdź telefonem siłę sygnału w docelowym miejscu, a przy kamerze solarnej upewnij się, że panel dostaje co najmniej od 3 do 4 godzin bezpośredniego słońca dziennie również w grudniu.

Prawo: zasięg kamery a posesja sąsiada

Monitoring domu jest legalny, dopóki obejmuje twoją posesję. Problem zaczyna się, gdy w kadrze regularnie pojawia się ogród sąsiada, okna jego domu albo fragment publicznego chodnika. Polskie przepisy nie zakazują posiadania kamery, ale nagrywanie cudzej prywatnej przestrzeni może naruszać dobra osobiste, a przy szerokim objęciu przestrzeni publicznej pojawiają się obowiązki wynikające z RODO.

Szczegółowo omawiamy to w artykule o tym, czy kamera może nagrywać sąsiada i gdzie kończy się ochrona posesji. W kontekście planowania punktów montażu warto zapamiętać trzy praktyczne zasady.

Maska prywatności to czarny prostokąt nakładany na fragment obrazu w ustawieniach kamery lub rejestratora. Zamaskowany obszar nie jest nagrywany ani analizowany przez detekcję ruchu, co przy okazji zmniejsza liczbę fałszywych alarmów od samochodów jadących ulicą.

Plan montażu krok po kroku

Gdy znasz już zasady, cały plan da się przygotować w jedno popołudnie. Kolejność ma znaczenie, bo każdy krok zawęża wybór w następnym.

1. Szkic działki. Narysuj obrys domu, ogrodzenia, bramy, furtki, tarasu i garażu. Zaznacz kierunki świata.
2. Punkty i cele. Zaznacz sześć punktów z mapy i przy każdym zapisz, czy chcesz identyfikacji (twarz, tablica), czy tylko wykrycia ruchu.
3. Odległości. Odmierz krokami dystans od miejsca montażu do obszaru, który ma być widoczny. Jeden krok to mniej więcej 0,75 m.
4. Ogniskowa i rozdzielczość. Z tabeli ogniskowych dobierz obiektyw dla każdego punktu.
5. Zasilanie i trasa kabla. Zaznacz, skąd poprowadzisz przewód. Tam, gdzie się nie da, zaplanuj kamerę bezprzewodową lub LTE.
6. Test na miejscu. Przytrzymaj kamerę na docelowej wysokości, sprawdź podgląd w dzień i, jeśli to możliwe, po zmroku.
7. Maski prywatności. Po montażu ustaw strefy prywatności i strefy detekcji ruchu.

Ostatni krok, który często się pomija: po tygodniu użytkowania przejrzyj nagrania z kilku nocy. Dopiero wtedy wychodzą odbicia IR, pajęczyny, gałęzie drgające na wietrze i kąty, pod którymi zaświecają reflektory przejeżdżających aut. Korekta ustawienia o kilka stopni po tygodniu jest normalna i nie świadczy o błędnym planie.

Co dalej

Mapa sześciu punktów to szkielet każdego systemu wokół domu. Jeśli planujesz od zera, najprościej zacząć od gotowego zestawu z rejestratorem i czterema kamerami, a resztę punktów dołożyć później. Konfiguracje z rejestratorem i kamerami zewnętrznymi znajdziesz w kategorii zestawy kamer, a pojedyncze kamery do uzupełnienia ślepych stref w kategorii kamery WiFi, IP i LTE.
